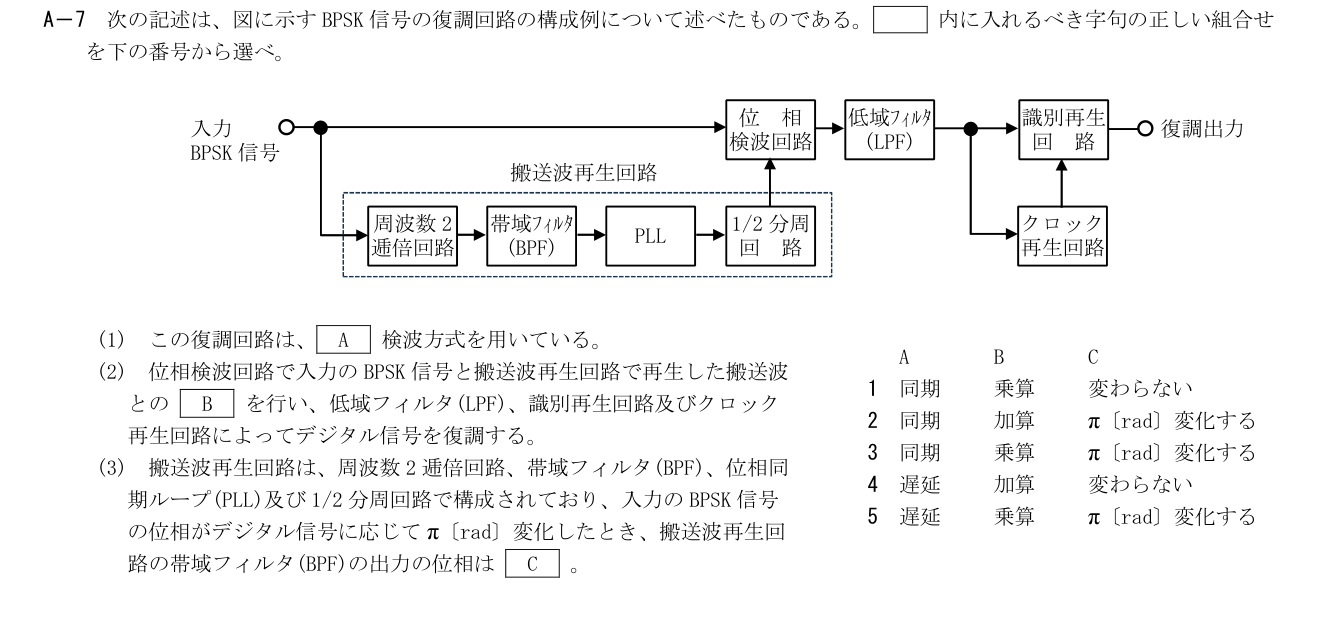

次の記述は、図に示すBPSK信号の復調回路の構成例について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) この復調回路は、A検波方式を用いている。

(2) 位相検波回路で入力のBPSK信号と搬送波再生回路で再生した搬送波とのBを行い、低域フィルタ(LPF)、識別再生回路及びクロック再生回路によってデジタル信号を復調する。

(3) 搬送波再生回路は、周波数2逓倍回路、帯域フィルタ(BPF)、位相同期ループ(PLL)及び1/2分周回路で構成されており、入力のBPSK信号の位相がデジタル信号に応じてπ〔rad〕変化したとき、搬送波再生回路の帯域フィルタ(BPF)の出力の位相はC。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

適切。再生搬送波を乗算する同期検波である。入力の位相差πは2逓倍で2πとなり、BPFで取り出す2倍周波数成分の位相は同じになる。

詳細Layer 2

展開

cos²(ωct+φ)={1+cos(2ωct+2φ)}/2。φ=0とπの2φは0と2πで同じ。

補足Layer 3

展開

同期乗算の低域成分はデータ極性を保持する。搬送波再生系には別途位相不確定性があり得るが、問われたBPFの変化とは区別する。

1: A：同期／B：乗算／C：変わらない
適切。再生搬送波を乗算する同期検波である。入力の位相差πは2逓倍で2πとなり、BPFで取り出す2倍周波数成分の位相は同じになる。
2: A：同期／B：加算／C：π〔rad〕変化する
Aは適切だが、位相検波は加算ではなく乗算を行う。2逓倍後の位相変化は2πで元と同位相なのでCも不適切。
3: A：同期／B：乗算／C：π〔rad〕変化する
AとBは適切だが、BPF出力は2倍周波数成分であり、位相変化2πは変化なしに等しい。πのままではない。
4: A：遅延／B：加算／C：変わらない
Cは適切だが、図には1シンボル遅延器との比較ではなく搬送波再生器があり、同期検波を行う。加算では低域の復調成分を取り出せない。
5: A：遅延／B：乗算／C：π〔rad〕変化する
搬送波を再生して乗算する点からAは同期である。また、位相差πは2逓倍で2πになるためCも不適切。
