令和8年度 7月試験 第二級陸上無線技術士 無線工学A 問9

各選択肢の解説

1

9.5〔%〕

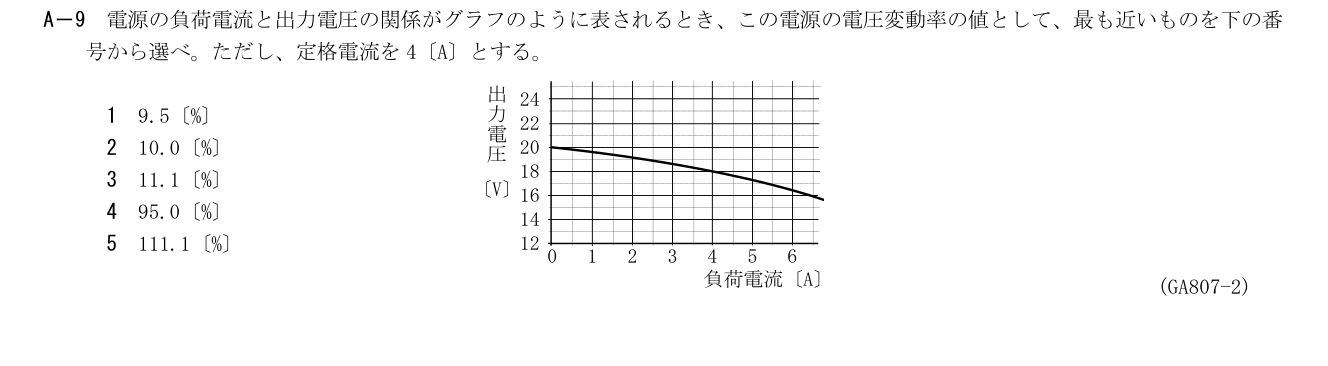

原紙から無負荷20 V、定格4 Aで18 Vを読む。変動率は(20−18)/18×100≒11.1%であり、9.5%ではない。

2

10.0〔%〕

10.0%は電圧差2 Vを無負荷20 Vで割った値である。電圧変動率の分母は定格負荷電圧18 Vなので不適切。

3

11.1〔%〕

適切。グラフの20 Vと18 Vから(20−18)/18×100=100/9≒11.1%。

4

95.0〔%〕

変動率は電圧差2 Vと定格負荷18 Vの比であり、95%の大幅変動はグラフを再現しない。

5

111.1〔%〕

111.1%は20/18×100であり、電圧差を取っていない。変動率はそこから100ポイント引いた11.1%。
