A/B閉時は対称負荷で中性線に電流が流れず、各負荷電圧は104×10.2/(10.2+0.2)=102 V。
令和7年度 下期 第一種電気工事士 学科 問6
難度
やや易

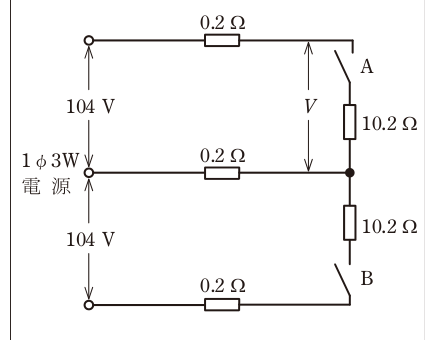

図のような単相3線式電路において、スイッチAとBを閉じたとき図中の電圧Vは102 Vであった。Aを閉じたままBを開いた場合、Vはどう変化するか。ただし電源電圧は各104 V、電線1線の抵抗は0.2 Ω、各負荷抵抗は10.2 Ωで一定。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
B開後は上側10.2 Ωと上線・中性線0.2 Ωずつの直列で104×10.2/10.6≈100.08 V。約2 V低下。
各選択肢の解説
- ア
2V下がる。
B開後は約100 Vとなり、元の102 Vから約2 V下がる。
- イ
変化しない。
中性線の0.2 Ωに上側負荷電流が流れるため不変ではない。
- ウ
1V上がる。
Bを開くと負荷電圧は100.08 Vへ下がるため、1 V上がるという符号・大きさとも違う。
- エ
3V上がる。
102 Vから約1.92 V下がるため、3 V上がることはない。
この解説は？
分野「電気理論・配電」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 電気理論・配電
