各負荷電流は800/(100×0.8)=10 A。
令和7年度 下期 第一種電気工事士 学科 問7
難度
やや易

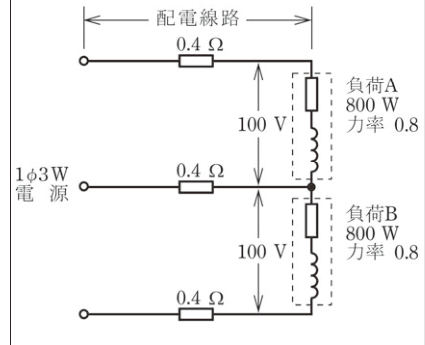

図のような単相3線式配電線路において、負荷AとBはともに800 W、力率0.8（遅れ）、負荷電圧100 Vである。配電線路の電力損失［W］は。ただし電線1線の抵抗は0.4 Ω、リアクタンスは無視する。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
等しい遅れ力率の上下負荷で中性線電流は0。外線2本の銅損は2×10²×0.4=80 W。
各選択肢の解説
- ア
40
40 Wは外線1本分のみの損失。
- イ
60
上下の外線はそれぞれ10²×0.4=40 Wで合計80 Wとなり、60 Wではない。
- ウ
80
80 Wは外線2本の40 Wずつの合計。
- エ
120
120 Wは中性線にも10 Aが流れると誤って加算した値。
この解説は？
分野「電気理論・配電」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 電気理論・配電
