二次100 V負荷が50 Aと70 Aなので理想変圧器の出力は100×50+100×70=12,000 W。一次6,000 Vの電流は12,000/6,000=2 A。
令和7年度 下期 第一種電気工事士 学科 問8
難度
やや易

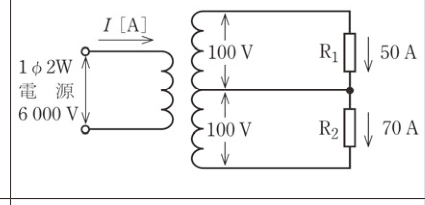

図のような配電線路において、抵抗負荷R1に50 A、R2に70 Aの電流が流れる。一次側電流I［A］は。ただし損失と励磁電流は無視する。一次電圧6,000 V、二次は100 V＋100 V。
選択肢
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
各選択肢の解説
- ア
1
1 Aでは一次電力6,000 Wとなり二次12,000 Wを満たさない。
- イ
2
2 Aで一次電力12,000 Wとなり二次負荷合計と一致。
- ウ
3
3 Aでは一次電力18,000 Wとなり損失無視の条件と矛盾。
- エ
4
4 Aでは一次電力24,000 Wとなり損失無視の条件と矛盾。
この解説は？
分野「電気理論・配電」の学習ポイント
この問題の理解を「分野全体の力」に広げるための足がかり
- 何が問われるか
- 本問の分野で問われる代表的な知識・用語の整理。
- 学習の進め方
- 正解／誤答の選択肢ごとに「なぜ正しい / なぜ違うのか」を1行ずつ言語化すると定着する。
- 関連キーワード
- 電気理論・配電
