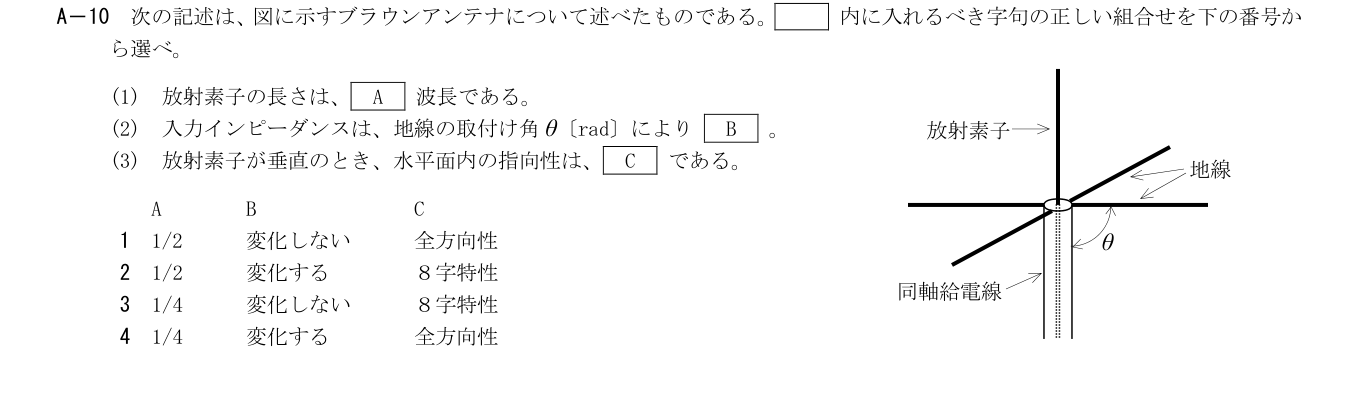

2026年3月試験 第二級海上無線通信士 無線工学B 問10(a)

各選択肢の解説

1

1/2／変化しない／全方向性

水平面全方向性は合うが、ブラウンアンテナの放射素子は約λ/4であり、地線角を変えると給電点インピーダンスも変化する。

2

1/2／変化する／８字特性

地線角で変化する点は合うが、放射素子の長さはλ/4で、垂直放射素子の水平面指向性は全方向性である。

3

1/4／変化しない／８字特性

素子長λ/4は合うが、地線取付け角で入力インピーダンスは変化し、水平面は8字でなく全方向性となる。

4

1/4／変化する／全方向性

正答。ブラウンアンテナは約λ/4の垂直放射素子と地線からなり、地線の傾斜で入力インピーダンスを調整できる。水平面内はほぼ全方向性である。
