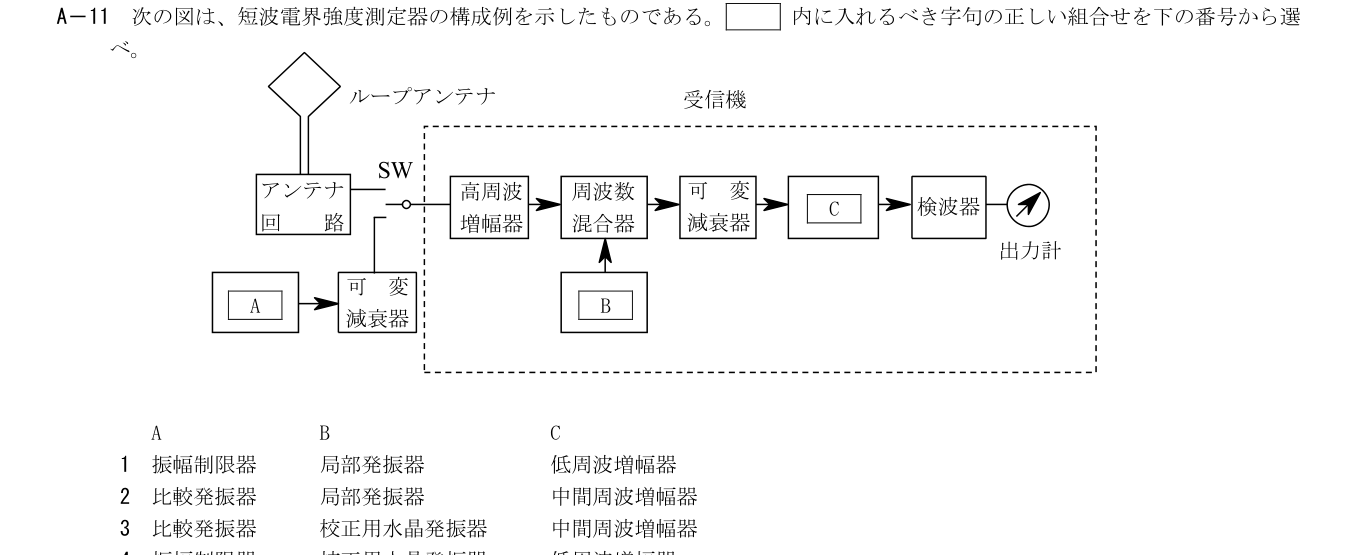

2026年3月試験 第二級海上無線通信士 無線工学B 問11(a)

各選択肢の解説

1

振幅制限器／局部発振器／低周波増幅器

混合器のBは局部発振器でよいが、Aは比較用信号を作る比較発振器で、混合後・検波前のCは中間周波増幅器である。

2

比較発振器／局部発振器／中間周波増幅器

正答。Aの比較発振器と可変減衰器で基準信号を作る。Bの局部発振器で周波数変換し、Cの中間周波増幅器を経て検波・出力指示する。

3

比較発振器／校正用水晶発振器／中間周波増幅器

AとCは合うが、図のBは周波数混合器へ信号を供給する局部発振器である。校正用水晶発振器という名称との置換はしない。

4

振幅制限器／校正用水晶発振器／低周波増幅器

Aは振幅制限器でなく比較発振器、Bは局部発振器、Cは低周波でなく中間周波増幅器で、三つとも図の役割と異なる。
