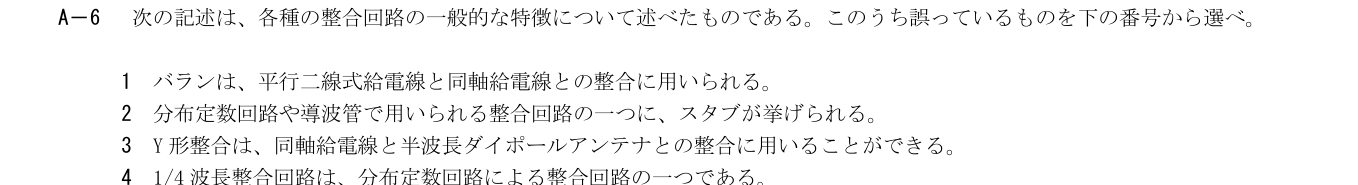

2026年3月試験 第二級海上無線通信士 無線工学B 問6(a)

各選択肢の解説

1

バランは、平行二線式給電線と同軸給電線との整合に用いられる。

正しい記述。平行二線式は平衡、同軸は不平衡であり、バランで平衡・不平衡を変換できる。所要のインピーダンス比も適した形式を選ぶ。

2

分布定数回路や導波管で用いられる整合回路の一つに、スタブが挙げられる。

正しい記述。スタブのリアクタンスやサセプタンスを利用して不整合を補償する。線路や導波管の分布定数的な整合法である。

3

Y形整合は、同軸給電線と半波長ダイポールアンテナとの整合に用いることができる。

正答（誤記述）。Y形整合は平衡形の給電に適する。記述の同軸給電線は不平衡形であり、Y形だけで平衡・不平衡の変換を済ませる説明は適切でない。

4

1/4波長整合回路は、分布定数回路による整合回路の一つである。

正しい記述。線路長λ/4によるインピーダンス変換を利用し、特性インピーダンスを選んで整合する。
