第二級海上無線通信士2026年3月試験無線工学B問 7(a)

2026年3月試験第二級海上無線通信士無線工学B 問7(a)

難度

標準

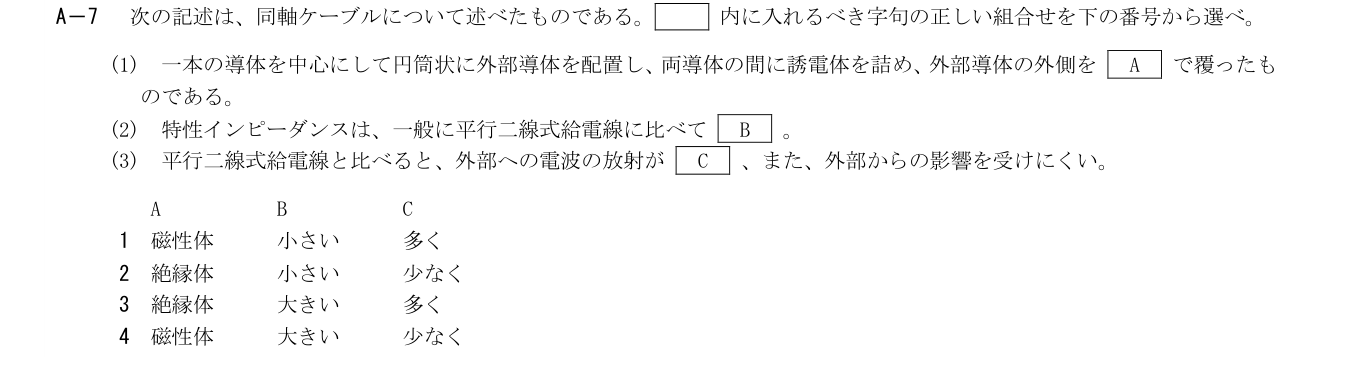

A－7 次の記述は、同軸ケーブルについて述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 一本の導体を中心にして円筒状に外部導体を配置し、両導体の間に誘電体を詰め、外部導体の外側を A で覆ったも

のである。

(2) 特性インピーダンスは、一般に平行二線式給電線に比べて B 。

(3) 平行二線式給電線と比べると、外部への電波の放射が C 、また、外部からの影響を受けにくい。

A B C

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正答。

詳細Layer 2

展開

同軸は中心導体と円筒状外部導体、その間の誘電体と外側の絶縁体からなる。一般的な平行二線式より低インピーダンスで、外部導体が放射や外来結合を抑える。

1: 磁性体／小さい／多く
特性インピーダンスの大小だけは合うが、外皮は絶縁体であり、外部導体による遮へいで外部放射は少なくなる。
2: 絶縁体／小さい／少なく
正答。同軸は中心導体と円筒状外部導体、その間の誘電体と外側の絶縁体からなる。一般的な平行二線式より低インピーダンスで、外部導体が放射や外来結合を抑える。
3: 絶縁体／大きい／多く
外皮は絶縁体だが、同軸の特性インピーダンスを一般的な平行二線式より大きいとし、外部放射を多いとする部分が違う。
4: 磁性体／大きい／少なく
外部放射が少ない点は合うが、外皮を磁性体とする点と特性インピーダンスを大きいとする点が違う。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-03 無線工学B A7（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
