第二級海上無線通信士2026年9月試験無線工学B問 12(a)

2026年9月試験第二級海上無線通信士無線工学B 問12(a)

難度

標準

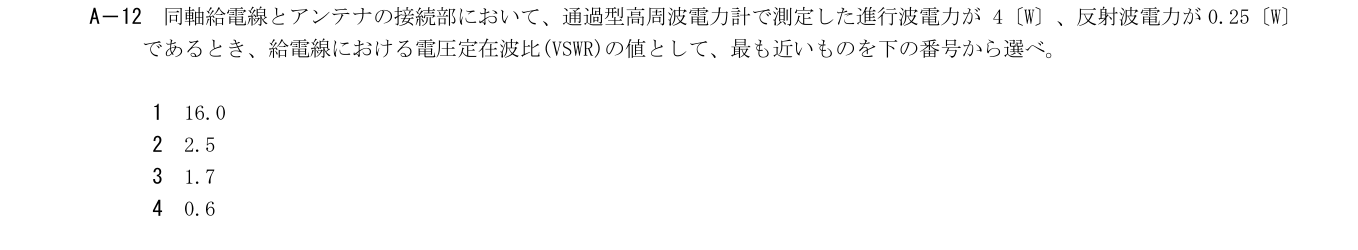

A－12 同軸給電線とアンテナの接続部において、通過型高周波電力計で測定した進行波電力が 4〔W〕、反射波電力が0.25〔W〕

であるとき、給電線における電圧定在波比(VSWR)の値として、最も近いものを下の番号から選べ。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正答。|Γ|=√(Pr/Pf)=√(0.25/4)=0.25。VSWR=(1.25)/(0.75)=1.666…なので1.7が最も近い。

詳細Layer 2

展開

rho=sqrt(0.25/4)=0.25; VSWR=(1+rho)/(1-rho)=5/3

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-09 無線工学B A12（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
