第二級海上無線通信士2026年9月試験無線工学B問 16(a)

2026年9月試験第二級海上無線通信士無線工学B 問16(a)

難度

標準

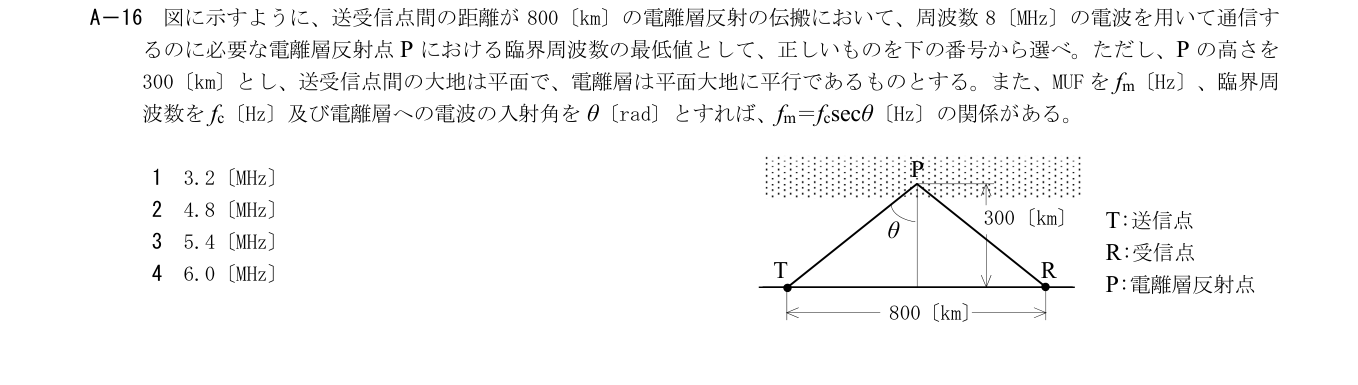

A－16 図に示すように、送受信点間の距離が800〔km〕の電離層反射の伝搬において、周波数8〔MHz〕の電波を用いて通信す

るのに必要な電離層反射点P における臨界周波数の最低値として、正しいものを下の番号から選べ。ただし、P の高さを

300〔km〕とし、送受信点間の大地は平面で、電離層は平面大地に平行であるものとする。また、MUF をfm〔Hz〕、臨界周

波数をfc〔Hz〕及び電離層への電波の入射角をθ〔rad〕とすれば、fm＝fcsecθ〔Hz〕の関係がある。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

正答。片側水平距離400km、高さ300kmより斜辺500km、cosθ=300/500=0.6。fm=fc/cosθなのでfc,min=8×0.6=4.8MHz。

詳細Layer 2

展開

tanθ=400/300

補足Layer 3

展開

cosθ=300/500

fc,min=8MHz*cosθ=4.8MHz

flat earth and parallel reflecting layer at300km; distance800km

1: 3.2〔MHz〕
3.2MHzではsecθ=5/3を掛けてもMUF≈5.33MHzにしかならず、8MHzを支持できない。
2: 4.8〔MHz〕
正答。片側水平距離400km、高さ300kmより斜辺500km、cosθ=300/500=0.6。fm=fc/cosθなのでfc,min=8×0.6=4.8MHz。
3: 5.4〔MHz〕
5.4MHzならMUFは9MHzで8MHzを支持できるが、問われた最低値ではない。幾何からの最低値は4.8MHzである。
4: 6.0〔MHz〕
6.0MHzならMUFは10MHzで条件を満たすが最低値でない。入射角は法線から測るθであり、cosθ=300/500を用いる。

この解説は？

解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新: 2026年5月5日

出典：公益財団法人日本無線協会第二級海上無線通信士 2026-09 無線工学B A16（問題・正答）。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。

制作・確認範囲・誤り報告の手順は静的解説の確認方針で説明しています。出典リンクや自動テストだけで、解説全体の正確性が保証されるわけではありません。
