第二級海上無線通信士2026年9月試験無線工学B問 17(a)

2026年9月試験第二級海上無線通信士無線工学B 問17(a)

難度

標準

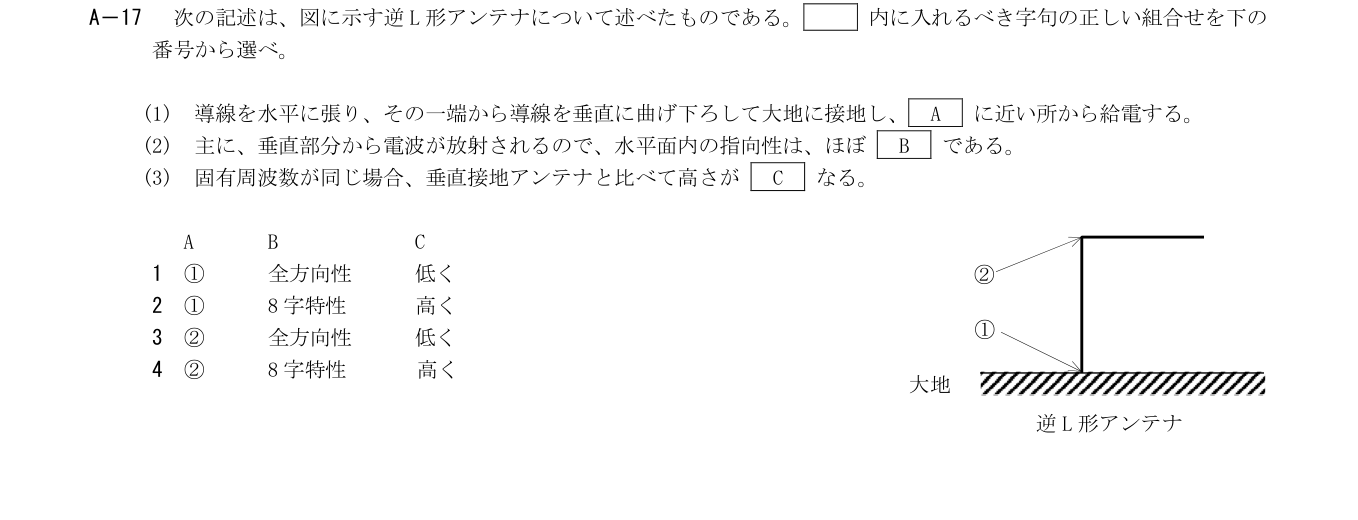

A－17 次の記述は、図に示す逆L 形アンテナについて述べたものである。内に入れるべき字句の正しい組合せを下の

番号から選べ。

(1) 導線を水平に張り、その一端から導線を垂直に曲げ下ろして大地に接地し、 A に近い所から給電する。

(2) 主に、垂直部分から電波が放射されるので、水平面内の指向性は、ほぼ B である。

(3) 固有周波数が同じ場合、垂直接地アンテナと比べて高さが C なる。

A B C

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正答。

詳細Layer 2

展開

図①の接地点近くから給電し、主に垂直部が放射するため水平面内はほぼ全方向性。水平部分が頂部負荷として働き、同じ固有周波数で垂直高を低くできる。

1: ①／全方向性／低く
正答。図①の接地点近くから給電し、主に垂直部が放射するため水平面内はほぼ全方向性。水平部分が頂部負荷として働き、同じ固有周波数で垂直高を低くできる。
2: ①／８字特性／高く
①は合うが、垂直部の水平面指向性は8字でなくほぼ全方向性であり、頂部負荷で高さを低くできる。
3: ②／全方向性／低く
全方向性と高さ低減は合うが、給電位置は水平部との接続点②でなく接地端①の近くである。
4: ②／８字特性／高く
給電点、水平面指向性、高さ比較のすべてが違う。図①近くの給電・全方向性・低くが正しい組合せである。
