2026年9月試験 第二級海上無線通信士 無線工学B 問B2

(YB809-5)

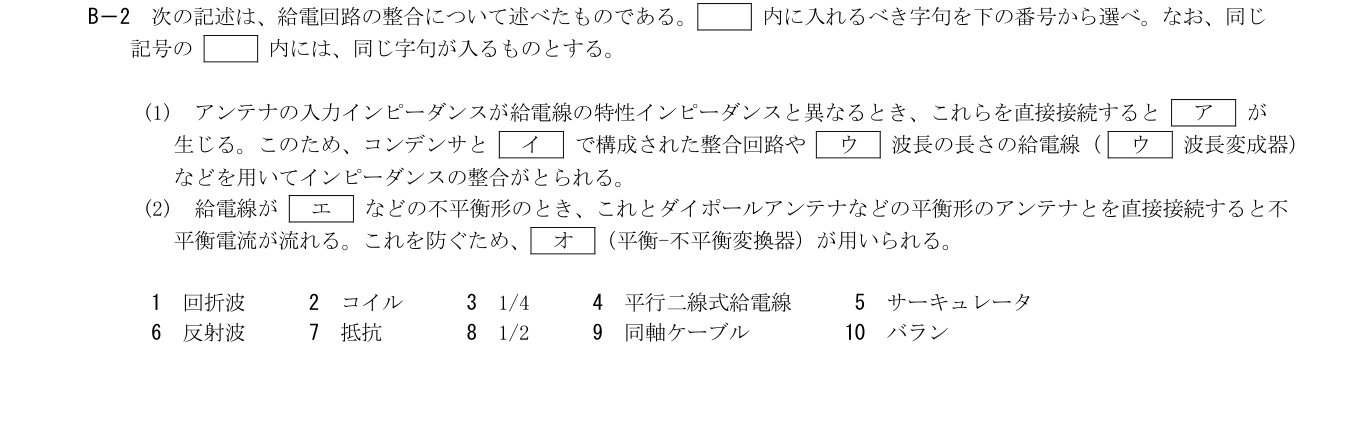

B－2 次の記述は、給電回路の整合について述べたものである。 内に入れるべき字句を下の番号から選べ。なお、同じ

記号の 内には、同じ字句が入るものとする。

(1) アンテナの入力インピーダンスが給電線の特性インピーダンスと異なるとき、これらを直接接続すると ア が

生じる。このため、コンデンサと イ で構成された整合回路や ウ 波長の長さの給電線（ ウ 波長変成器）

などを用いてインピーダンスの整合がとられる。

(2) 給電線が エ などの不平衡形のとき、これとダイポールアンテナなどの平衡形のアンテナとを直接接続すると不

平衡電流が流れる。これを防ぐため、 オ （平衡-不平衡変換器）が用いられる。
