第二級海上無線通信士2026年9月試験無線工学B問 6(a)

2026年9月試験 第二級海上無線通信士 無線工学B 問6(a)

難度標準

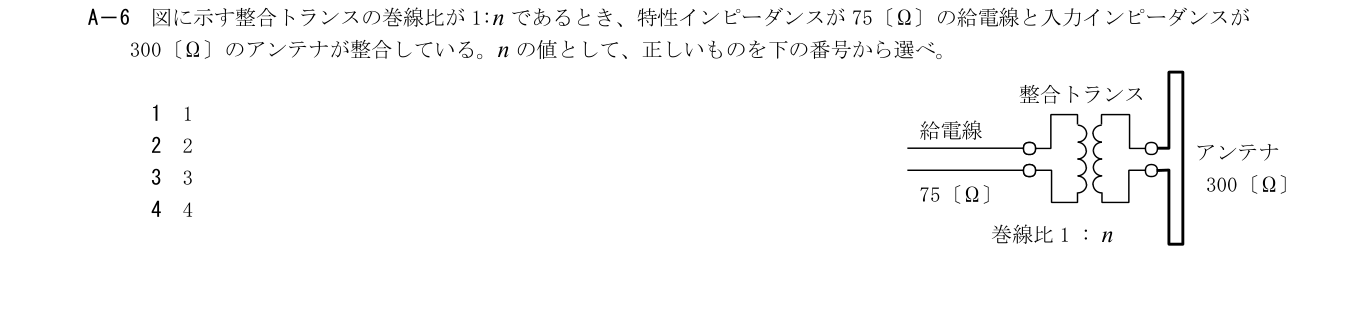

A-6 図に示す整合トランスの巻線比が1:n であるとき、特性インピーダンスが75〔Ω〕の給電線と入力インピーダンスが

300〔Ω〕のアンテナが整合している。n の値として、正しいものを下の番号から選べ。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

正答。理想整合トランスのインピーダンス比は巻線比の二乗。300/75=n²=4なのでn=2。

詳細Layer 2
展開

n=sqrt(300/75)=2

各選択肢の解説

1

1

n=1ではインピーダンス変換比はn²=1となり、75Ωと300Ωの4倍差を整合できない。

2

2

正答。理想整合トランスのインピーダンス比は巻線比の二乗。300/75=n²=4なのでn=2。

3

3

n=3なら変換比は9であり、所要の300/75=4を超える。

4

4

n=4はインピーダンス比4と巻線比を取り違えている。巻線比は4の平方根2である。
