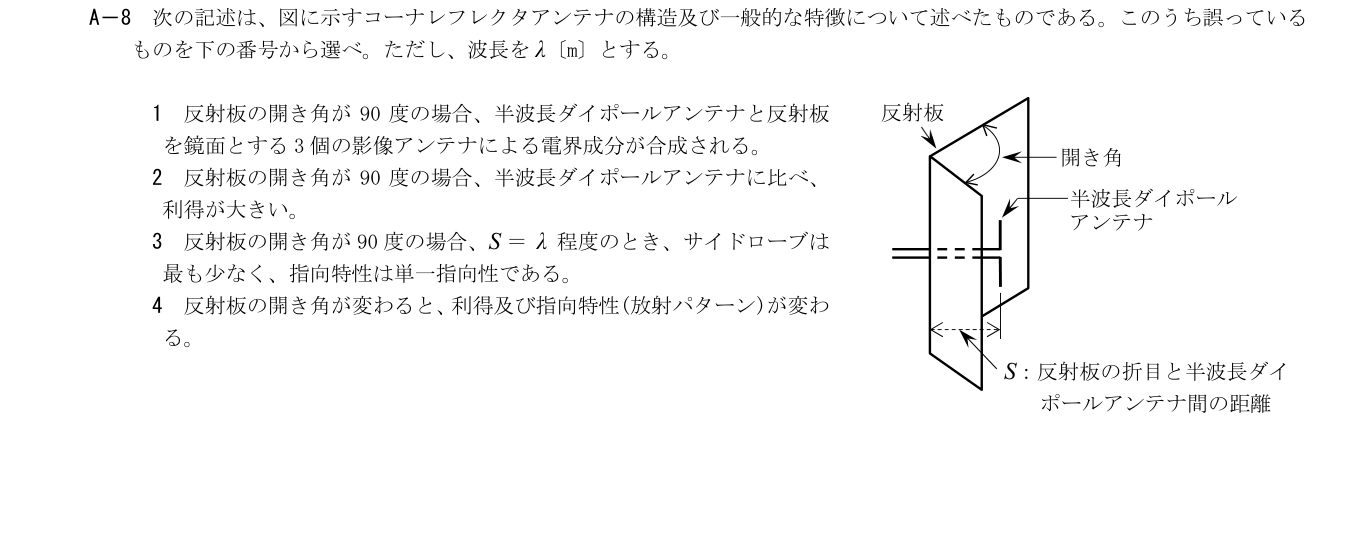

2026年9月試験 第二級海上無線通信士 無線工学B 問8(a)

各選択肢の解説

1

反射板の開き角が90度の場合、半波長ダイポールアンテナと反射板を鏡面とする3個の影像アンテナによる電界成分が合成される。

正しい記述。直交する二反射面への映像と二重反射の映像を合わせると、実アンテナのほか3個の影像を用いて電界を考えられる。

2

反射板の開き角が90度の場合、半波長ダイポールアンテナに比べ、利得が大きい。

正しい記述。反射面により後方側の放射を前方へ集中させるため、単独の半波長ダイポールより前方利得を高められる。

3

反射板の開き角が90度の場合、S＝λ程度のとき、サイドローブは最も少なく、指向特性は単一指向性である。

正答（誤記述）。Sを約1波長にすることがサイドローブ最少の条件とはいえない。反射面と素子の間隔で位相関係やローブが変わり、この間隔を最適な単一指向性条件とする説明が違う。

4

反射板の開き角が変わると、利得及び指向特性(放射パターン)が変わる。

正しい記述。開き角が変わると影像による合成と反射条件が変わるため、利得と放射パターンも変わる。
