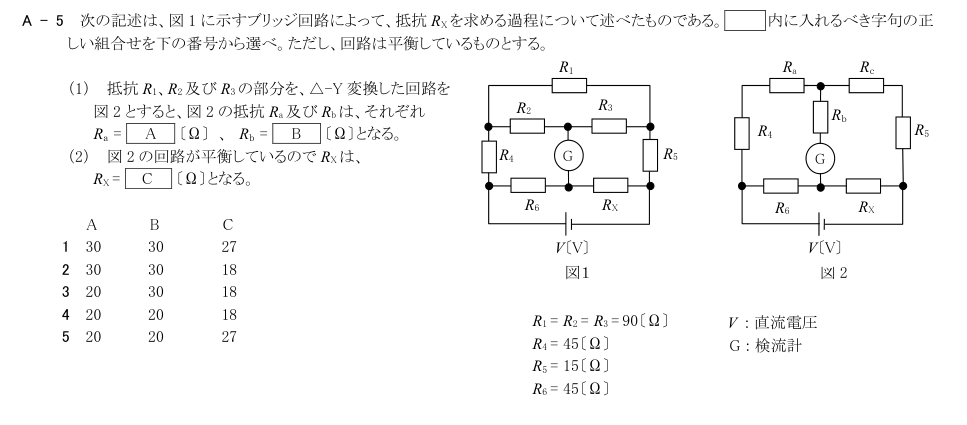

A – 5 次の記述は、図1 に示すブリッジ回路によって、抵抗RX を求める過程について述べたものである。内に入れるべき字句の正

しい組合せを下の番号から選べ。ただし、回路は平衡しているものとする。

（1）抵抗R1、R2 及びR3 の部分を、△-Y 変換した回路を

図2 とすると、図2 の抵抗Ra 及びRb は、それぞれ

Rａ = A

〔Ω〕、 Rｂ = B

〔Ω〕となる。

（2）図2 の回路が平衡しているのでRX は、

RX = C

〔Ω〕となる。

A B C

1 30 30 27

2 30 30 18

3 20

30 18

4 20 20 18

5 20

20 27

V ：直流電圧

G ：検流計

R1 = R2 = R3 = 90〔Ω〕

R4 = 45〔Ω〕

R5 = 15〔Ω〕

R6 = 45〔Ω〕

図１図2

V〔V〕

Rｃ

V〔V〕

Rｂ

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

同値90Ωの△の各Y抵抗は90×90/(90+90+90)=30Ω。検流計電流0より(45+30)/45=(15+30)/Rx、Rx=27Ω。

各選択肢の解説

1: A=30、B=30、C=27〔Ω〕
正しい。同値90Ωの△の各Y抵抗は90×90/(90+90+90)=30Ω。検流計電流0より(45+30)/45=(15+30)/Rx、Rx=27Ω。
2: A=30、B=30、C=18〔Ω〕
誤り。Y変換値は合うが、平衡比(75/45)=(45/Rx)からRxは18Ωでなく27Ω。
3: A=20、B=30、C=18〔Ω〕
誤り。等しい90Ωの△から作るYのRa,Rbはともに30Ω。
4: A=20、B=20、C=18〔Ω〕
誤り。Ra,Rbは30Ωであり、Rxも27Ωとなる。
5: A=20、B=20、C=27〔Ω〕
誤り。Rx=27Ωは合うが、Y変換値は20Ωでなく30Ω。
