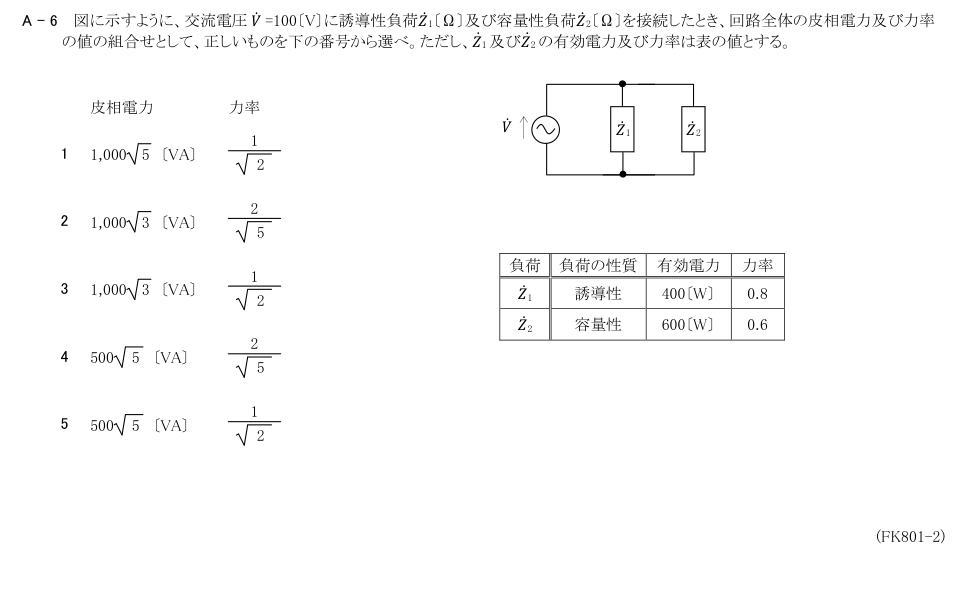

2026年1月試験 第一級陸上無線技術士 無線工学の基礎 問6

各選択肢の解説

1

皮相電力 1,000√5〔VA〕、力率 1/√2

誤り。合成有効電力は1,000 Wだが、無効電力は300−800=−500 varであり、皮相電力は500√5 VA。

2

皮相電力 1,000√3〔VA〕、力率 2/√5

誤り。力率2/√5は正しいが、皮相電力を1,000√3 VAとはしない。P=1,000 W、Q=−500 varから計算する。

3

皮相電力 1,000√3〔VA〕、力率 1/√2

誤り。P=1,000 W、Q=−500 varなので皮相電力も力率もこの組ではない。

4

皮相電力 500√5〔VA〕、力率 2/√5

正しい。誘導性負荷のQ=400×0.6/0.8=300 var、容量性負荷のQ=−600×0.8/0.6=−800 var。S=√(1,000²+500²)=500√5 VA、力率=P/S=2/√5。

5

皮相電力 500√5〔VA〕、力率 1/√2

誤り。皮相電力500√5 VAは正しいが、力率は1,000/(500√5)=2/√5である。
