第一級陸上無線技術士2026年1月試験無線工学A問 15

2026年1月試験第一級陸上無線技術士無線工学A 問15

無線工学A #無線工学A

難度

標準

A B C

□□□(□□□P)

□□ □P

5 □P 狭く

□□□ (□□ □P)

□□ □P

5 □P 広く

□□□ (□□ □P)

□□ □P

5/□P 狭く

□□ □P

□□□ (□□ □P) 5 □P 広く

□□ □P

□□□(□□□P) 5/□P 狭く

矩形波パルス列

振幅〔V〕

時間〔s〕

0 0 f0 2f0 3f0 4f0 5f0

G( f )

周波数〔Hz〕

振幅スペクトル

2E TP/T

振幅〔V〕

E TP/T

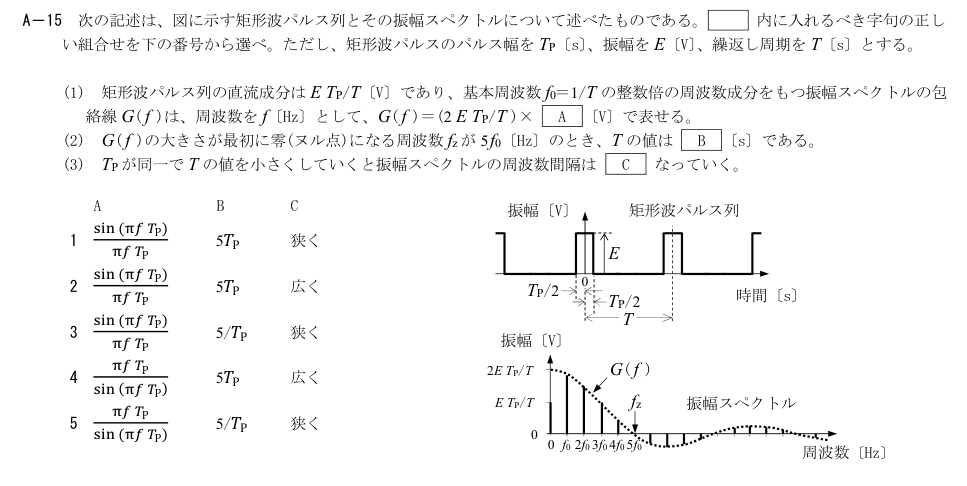

A－15 次の記述は、図に示す矩形波パルス列とその振幅スペクトルについて述べたものである。内に入れるべき字句の正し

い組合せを下の番号から選べ。ただし、矩形波パルスのパルス幅をTP〔s〕、振幅をE〔V〕、繰返し周期をT〔s〕とする。

(1) 矩形波パルス列の直流成分はE TP/T〔V〕であり、基本周波数f0＝1/T の整数倍の周波数成分をもつ振幅スペクトルの包

絡線G( f )は、周波数をf〔Hz〕として、G( f )＝(2 E TP/T )× A 〔V〕で表せる。

(2) G( f )の大きさが最初に零(ヌル点)になる周波数fz が5 f0〔Hz〕のとき、T の値は B 〔s〕である。

(3) TP が同一でT の値を小さくしていくと振幅スペクトルの周波数間隔は C なっていく。

TP/2

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

矩形パルス幅Tpのフーリエ包絡線はsinc(πfTp)。最初の零はfz=1/Tp=5/TなのでT=5Tp。Tを小さくすると線間隔1/Tは広がる。

各選択肢の解説

1: A=sin(πfTp)/(πfTp)、B=5Tp、C=狭く
誤り。包絡線とTは合うが、Tを小さくすればf₀=1/Tが増え周波数間隔は広がる。
2: A=sin(πfTp)/(πfTp)、B=5Tp、C=広く
正しい。矩形パルス幅Tpのフーリエ包絡線はsinc(πfTp)。最初の零はfz=1/Tp=5/TなのでT=5Tp。Tを小さくすると線間隔1/Tは広がる。
3: A=sin(πfTp)/(πfTp)、B=5/Tp、C=狭く
誤り。Tの次元は秒であり、5/Tpは逆秒。間隔の向きも逆。
4: A=πfTp/sin(πfTp)、B=5Tp、C=広く
誤り。sin(x)/xの逆は零で発散し、実際の包絡線と異なる。
5: A=πfTp/sin(πfTp)、B=5/Tp、C=狭く
誤り。包絡線はsincであり、T=5Tp、間隔は広がる。
