第一級陸上無線技術士2026年1月試験無線工学A問 16

2026年1月試験第一級陸上無線技術士無線工学A 問16

難度

標準

(FA801-5)

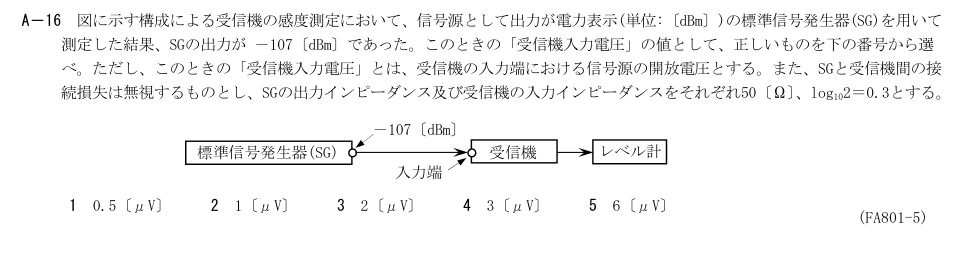

A－16 図に示す構成による受信機の感度測定において、信号源として出力が電力表示(単位:〔dBm〕)の標準信号発生器(SG)を用いて

測定した結果、SGの出力が－107〔dBm〕であった。このときの「受信機入力電圧」の値として、正しいものを下の番号から選

べ。ただし、このときの「受信機入力電圧」とは、受信機の入力端における信号源の開放電圧とする。また、SGと受信機間の接

続損失は無視するものとし、SGの出力インピーダンス及び受信機の入力インピーダンスをそれぞれ50〔Ω〕、log102＝0.3とする。

1 0.5〔μV〕 2 1〔μV〕 3 2〔μV〕 4 3〔μV〕 5 6〔μV〕

入力端

受信機

レベル計

標準信号発生器(SG)

－107〔dBm〕

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。

詳細Layer 2

展開

P=10^{−107/10}mW≈2×10⁻¹⁴W、50Ω負荷では√(PR)=1μVrms。SGの開放電圧は分圧前なので2μV。

1: 0.5〔μV〕
誤り。−107dBmは約2×10⁻¹⁴W、整合50Ωの負荷電圧は約1μVrms、開放電圧はその2倍。
2: 1〔μV〕
誤り。1μVは整合負荷に現れる電圧で、設問の受信機入力電圧はSGの開放電圧。
3: 2〔μV〕
正しい。P=10^{−107/10}mW≈2×10⁻¹⁴W、50Ω負荷では√(PR)=1μVrms。SGの開放電圧は分圧前なので2μV。
4: 3〔μV〕
誤り。開放電圧は負荷電圧の2倍で約2μV、3μVではない。
5: 6〔μV〕
誤り。整合分圧による電圧比は2であり6μVにならない。
