2026年7月試験 第一級陸上無線技術士 無線工学A 問19

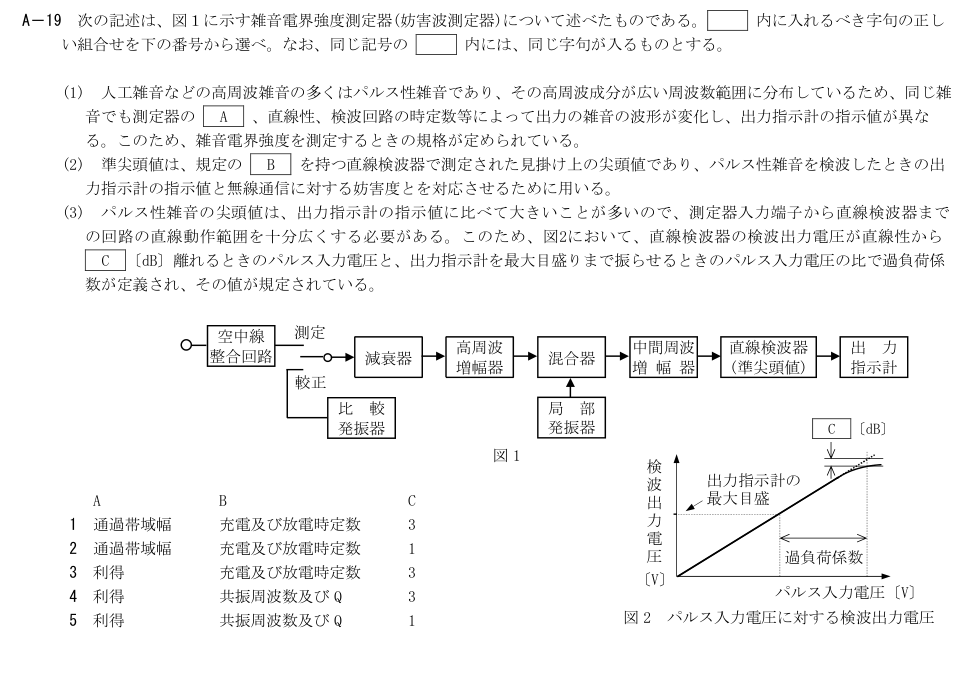

A－19 次の記述は、図１に示す雑音電界強度測定器(妨害波測定器)について述べたものである。 内に入れるべき字句の正し

い組合せを下の番号から選べ。なお、同じ記号の 内には、同じ字句が入るものとする。

(1) 人工雑音などの高周波雑音の多くはパルス性雑音であり、その高周波成分が広い周波数範囲に分布しているため、同じ雑

音でも測定器の A 、直線性、検波回路の時定数等によって出力の雑音の波形が変化し、出力指示計の指示値が異な

る。このため、雑音電界強度を測定するときの規格が定められている。

(2) 準尖頭値は、規定の B を持つ直線検波器で測定された見掛け上の尖頭値であり、パルス性雑音を検波したときの出

力指示計の指示値と無線通信に対する妨害度とを対応させるために用いる。

(3) パルス性雑音の尖頭値は、出力指示計の指示値に比べて大きいことが多いので、測定器入力端子から直線検波器まで

の回路の直線動作範囲を十分広くする必要がある。このため、図2において、直線検波器の検波出力電圧が直線性から

C 〔dB〕離れるときのパルス入力電圧と、出力指示計を最大目盛りまで振らせるときのパルス入力電圧の比で過負荷係

数が定義され、その値が規定されている。

A B C

1 通過帯域幅 充電及び放電時定数 3

2 通過帯域幅 充電及び放電時定数 1

3 利得 充電及び放電時定数 3

4 利得 共振周波数及び Q 3

5 利得 共振周波数及び Q 1

中間周波

増 幅 器

直線検波器

(準尖頭値)

空中線

整合回路

混合器

比 較

発振器

減衰器

高周波

増幅器

出 力

指示計

局 部

発振器

測定

較正

図1

図2 パルス入力電圧に対する検波出力電圧

出力指示計の

最大目盛

過負荷係数

C 〔dB〕

検

波

出

力

電

圧

〔V〕

パルス入力電圧〔V〕
