2026年7月試験 第一級陸上無線技術士 無線工学A 問20

(FA807-6)

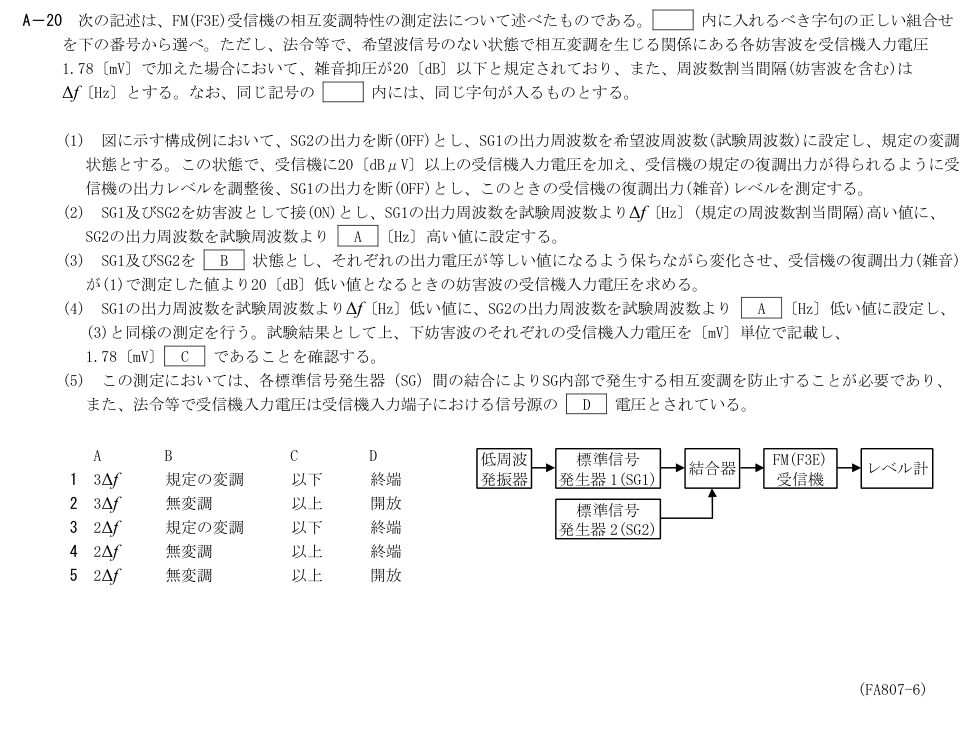

A－20 次の記述は、FM(F3E)受信機の相互変調特性の測定法について述べたものである。 内に入れるべき字句の正しい組合せ

を下の番号から選べ。ただし、法令等で、希望波信号のない状態で相互変調を生じる関係にある各妨害波を受信機入力電圧

1.78〔mV〕で加えた場合において、雑音抑圧が20〔dB〕以下と規定されており、また、周波数割当間隔(妨害波を含む)は

Δf〔Hz〕とする。なお、同じ記号の 内には、同じ字句が入るものとする。

(1) 図に示す構成例において、SG2の出力を断(OFF)とし、SG1の出力周波数を希望波周波数(試験周波数)に設定し、規定の変調

状態とする。この状態で、受信機に20〔dBμV〕以上の受信機入力電圧を加え、受信機の規定の復調出力が得られるように受

信機の出力レベルを調整後、SG1の出力を断(OFF)とし、このときの受信機の復調出力(雑音)レベルを測定する。

(2) SG1及びSG2を妨害波として接(ON)とし、SG1の出力周波数を試験周波数よりΔf〔Hz〕(規定の周波数割当間隔)高い値に、

SG2の出力周波数を試験周波数より A 〔Hz〕高い値に設定する。

(3) SG1及びSG2を B 状態とし、それぞれの出力電圧が等しい値になるよう保ちながら変化させ、受信機の復調出力(雑音)

が(1)で測定した値より20〔dB〕低い値となるときの妨害波の受信機入力電圧を求める。

(4) SG1の出力周波数を試験周波数よりΔf〔Hz〕低い値に、SG2の出力周波数を試験周波数より A 〔Hz〕低い値に設定し、

(3)と同様の測定を行う。試験結果として上、下妨害波のそれぞれの受信機入力電圧を〔mV〕単位で記載し、

1.78〔mV〕 C であることを確認する。

(5) この測定においては、各標準信号発生器（SG）間の結合によりSG内部で発生する相互変調を防止することが必要であり、

また、法令等で受信機入力電圧は受信機入力端子における信号源の D 電圧とされている。

低周波

発振器

標準信号

発生器1(SG1)

FM(F3E)

受信機

レベル計

結合器

標準信号

発生器2(SG2)

A B C D

1 3Δf 規定の変調 以下 終端

2 3Δf 無変調 以上 開放

3 2Δf 規定の変調 以下 終端

4 2Δf 無変調 以上 終端

5 2Δf 無変調 以上 開放
