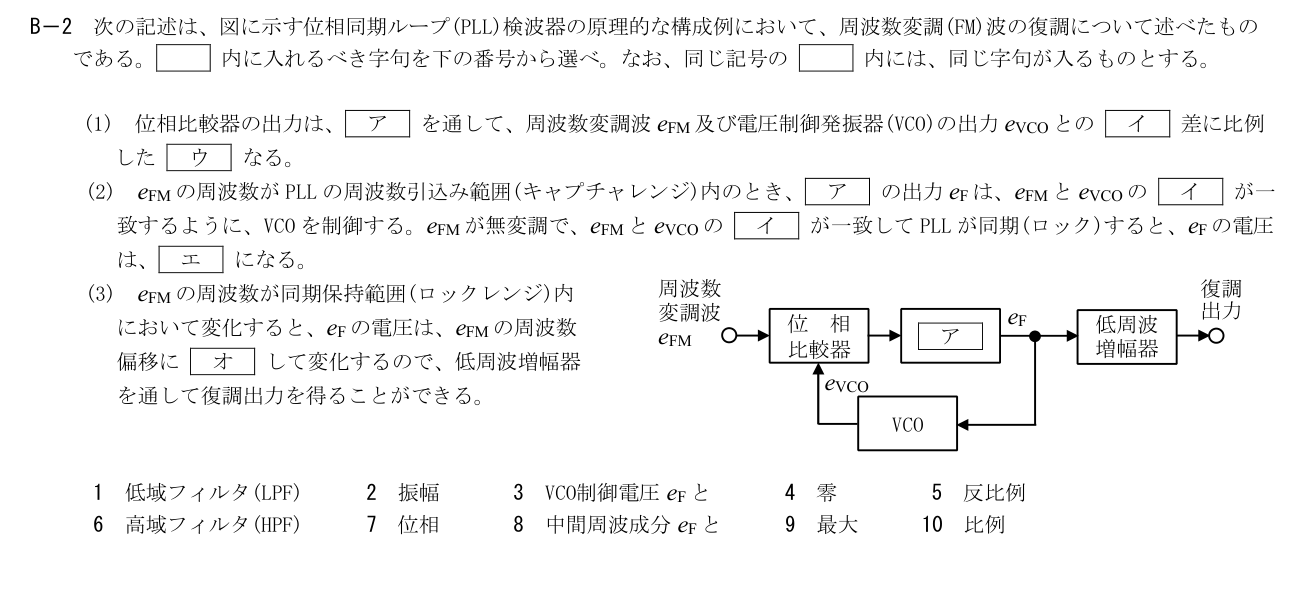

B－2 次の記述は、図に示す位相同期ループ(PLL)検波器の原理的な構成例において、周波数変調(FM)波の復調について述べたもの

である。内に入れるべき字句を下の番号から選べ。なお、同じ記号の内には、同じ字句が入るものとする。

(1) 位相比較器の出力は、アを通して、周波数変調波eFM 及び電圧制御発振器(VCO)の出力eVCO とのイ差に比例

したウなる。

(2) eFM の周波数がPLL の周波数引込み範囲(キャプチャレンジ)内のとき、アの出力eF は、eFM とeVCO のイが一

致するように、VCO を制御する。eFM が無変調で、eFM とeVCO のイが一致してPLL が同期(ロック)すると、eF の電圧

は、エになる。

(3) eFM の周波数が同期保持範囲(ロックレンジ)内周波数復調

変調波位相 eF 低周波出力において変化すると、eF の電圧は、eFM の周波数 eFM ア比較器増幅器

偏移にオして変化するので、低周波増幅器

eVCO

を通して復調出力を得ることができる。

VCO

1 低域フィルタ(LPF) 2 振幅 3 VCO制御電圧 eF と 4 零 5 反比例

6 高域フィルタ(HPF) 7 位相 8 中間周波成分 eF と 9 最大 10 比例

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

位相比較器後の低域フィルタが高周波成分を除き制御電圧を取り出す。

詳細Layer 2

展開

位相比較器はFM波とVCO出力の位相差を検出する。

補足Layer 3

展開

LPF後の位相誤差信号はVCO制御電圧eFとなる。

無変調の中心周波数にロックした基準状態では偏移に相当する出力は零。

ロック中は入力周波数の偏移に追従するためeFの変化は偏移に比例する。
