適合。単一正弦波を変調入力に与えれば、包絡線が正弦状のAM波を得て最大・最小幅から変調度を求められる。
2026年1月試験 第二級陸上無線技術士 無線工学A 問B-3
難度
標準

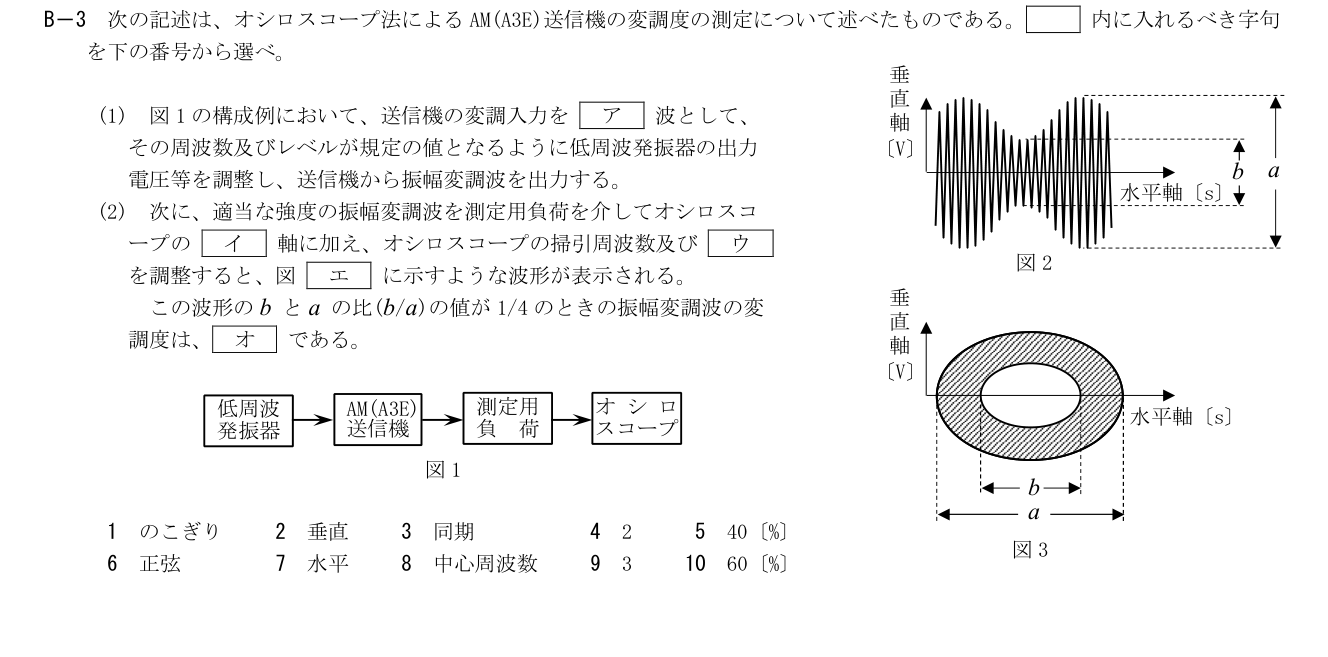

次の記述は、オシロスコープ法によるAM(A3E)送信機の変調度の測定について述べたものである。□内に入れるべき字句を下の番号から選べ。
(1) 図1の構成例において、送信機の変調入力を［ア］波として、その周波数及びレベルが規定の値となるように低周波発振器の出力電圧等を調整し、送信機から振幅変調波を出力する。
(2) 次に、適当な強度の振幅変調波を測定用負荷を介してオシロスコープの［イ］軸に加え、オシロスコープの掃引周波数及び［ウ］を調整すると、図［エ］に示すような波形が表示される。この波形のbとaの比(b/a)の値が1/4のときの振幅変調波の変調度は、［オ］である。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
適合。AM信号の瞬時電圧を垂直軸へ与え、水平軸を時間掃引に用いると図2の時間波形が得られる。
補足Layer 3展開閉じる
適合。入力の変調周期に対して掃引の開始位相を同期させれば、包絡線の時間波形を安定して観測できる。
適合。図2は横軸が時間で、搬送波の振幅が低周波で変化するAM波形を表示している。垂直入力と同期した時間掃引による観測に合う。
適合。図2の包絡線の最大の縦幅aと最小の縦幅bからm=(a−b)/(a＋b)。b/a=1/4を代入するとm=(1−1/4)/(1＋1/4)=0.6=60%となる。
図2のa,bは最大/最小の包絡線の縦幅で、いずれも片振幅の2倍なのでその比は変わらない。m=(a−b)/(a＋b)、b/a=1/4からm=3/5=60%。正弦変調・垂直入力・同期・図2に対応し［6,2,3,4,10］。
