第二級陸上無線技術士2026年1月試験無線工学B問 17

2026年1月試験第二級陸上無線技術士無線工学B 問17

難度

標準

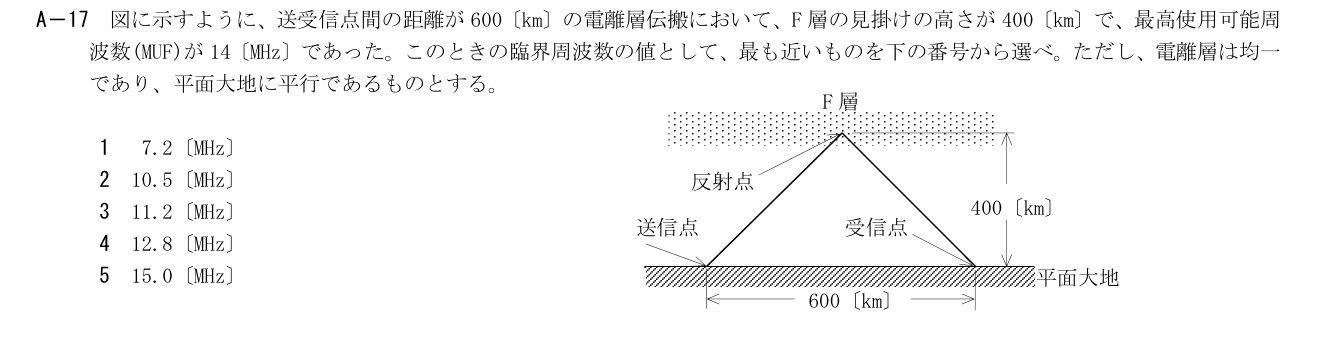

A－17 図に示すように、送受信点間の距離が600〔km〕の電離層伝搬において、F 層の見掛けの高さが400〔km〕で、最高使用可能周

波数(MUF)が14〔MHz〕であった。このときの臨界周波数の値として、最も近いものを下の番号から選べ。ただし、電離層は均一

であり、平面大地に平行であるものとする。

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。半距離300km、高さ400kmより斜辺500km、cos i=400/500=0.8。fc=MUF cos i=14×0.8=11.2MHz。候補11.2は一致。

詳細Layer 2

展開

正割法則MUF=fc sec i。平面対称一跳躍の鉛直からの入射角を使う。

1: 7.2〔MHz〕
誤り。半距離300km、高さ400kmより斜辺500km、cos i=400/500=0.8。fc=MUF cos i=14×0.8=11.2MHz。候補7.2は一致しない。
2: 10.5〔MHz〕
誤り。半距離300km、高さ400kmより斜辺500km、cos i=400/500=0.8。fc=MUF cos i=14×0.8=11.2MHz。候補10.5は一致しない。
3: 11.2〔MHz〕
正しい。半距離300km、高さ400kmより斜辺500km、cos i=400/500=0.8。fc=MUF cos i=14×0.8=11.2MHz。候補11.2は一致。
4: 12.8〔MHz〕
誤り。半距離300km、高さ400kmより斜辺500km、cos i=400/500=0.8。fc=MUF cos i=14×0.8=11.2MHz。候補12.8は一致しない。
5: 15.0〔MHz〕
誤り。半距離300km、高さ400kmより斜辺500km、cos i=400/500=0.8。fc=MUF cos i=14×0.8=11.2MHz。候補15.0は一致しない。
