第二級陸上無線技術士2026年1月試験無線工学B問 19

2026年1月試験第二級陸上無線技術士無線工学B 問19

難度

標準

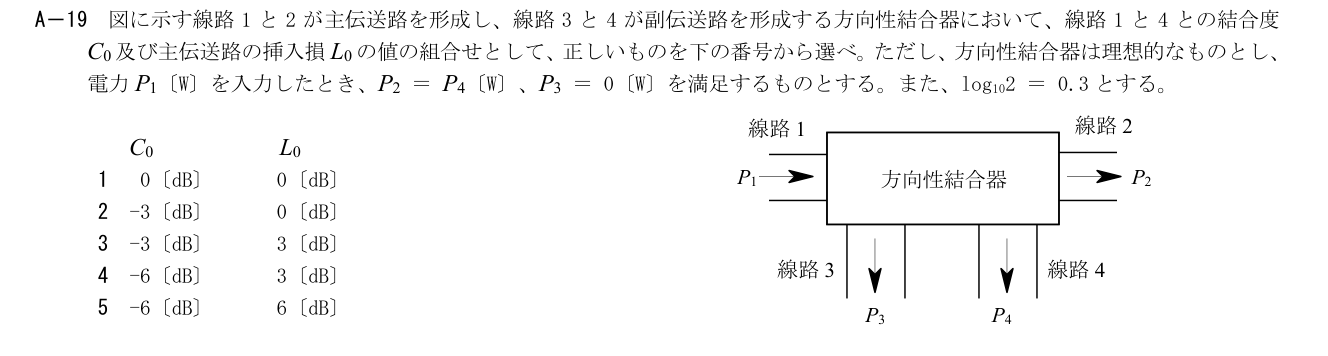

A－19 図に示す線路1 と2 が主伝送路を形成し、線路3 と4 が副伝送路を形成する方向性結合器において、線路1 と4 との結合度

C0 及び主伝送路の挿入損L0 の値の組合せとして、正しいものを下の番号から選べ。ただし、方向性結合器は理想的なものとし、

電力P1〔W〕を入力したとき、P2 ＝ P4〔W〕、P3 ＝ 0〔W〕を満足するものとする。また、log102 ＝ 0.3 とする。

C0 L0

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。保存則P1=P2+P4、両者等しいので半分ずつ。C0=10log(P4/P1)=−3dB、L0=10log(P1/P2)=3dB。

詳細Layer 2

展開

理想でP3=0、P2=P4。結合度は原紙の負符号の表し方で10log(P4/P1)を用いる。

1: A:0dB／B:0dB
誤り。P2=P4=P1/2なので双方に全入力電力が出る値ではない。
2: A:−3dB／B:0dB
誤り。結合の−3dBは合うが主伝送も半電力なので挿入損は3dB。
3: A:−3dB／B:3dB
正しい。保存則P1=P2+P4、両者等しいので半分ずつ。C0=10log(P4/P1)=−3dB、L0=10log(P1/P2)=3dB。
4: A:−6dB／B:3dB
誤り。L0は合うが結合電力も半分であり−6dBではない。
5: A:−6dB／B:6dB
誤り。両出力が半分なので結合は−3dB、挿入損は3dB。
