2026年1月試験 第二級陸上無線技術士 無線工学B 問B-1

(GB801-5)

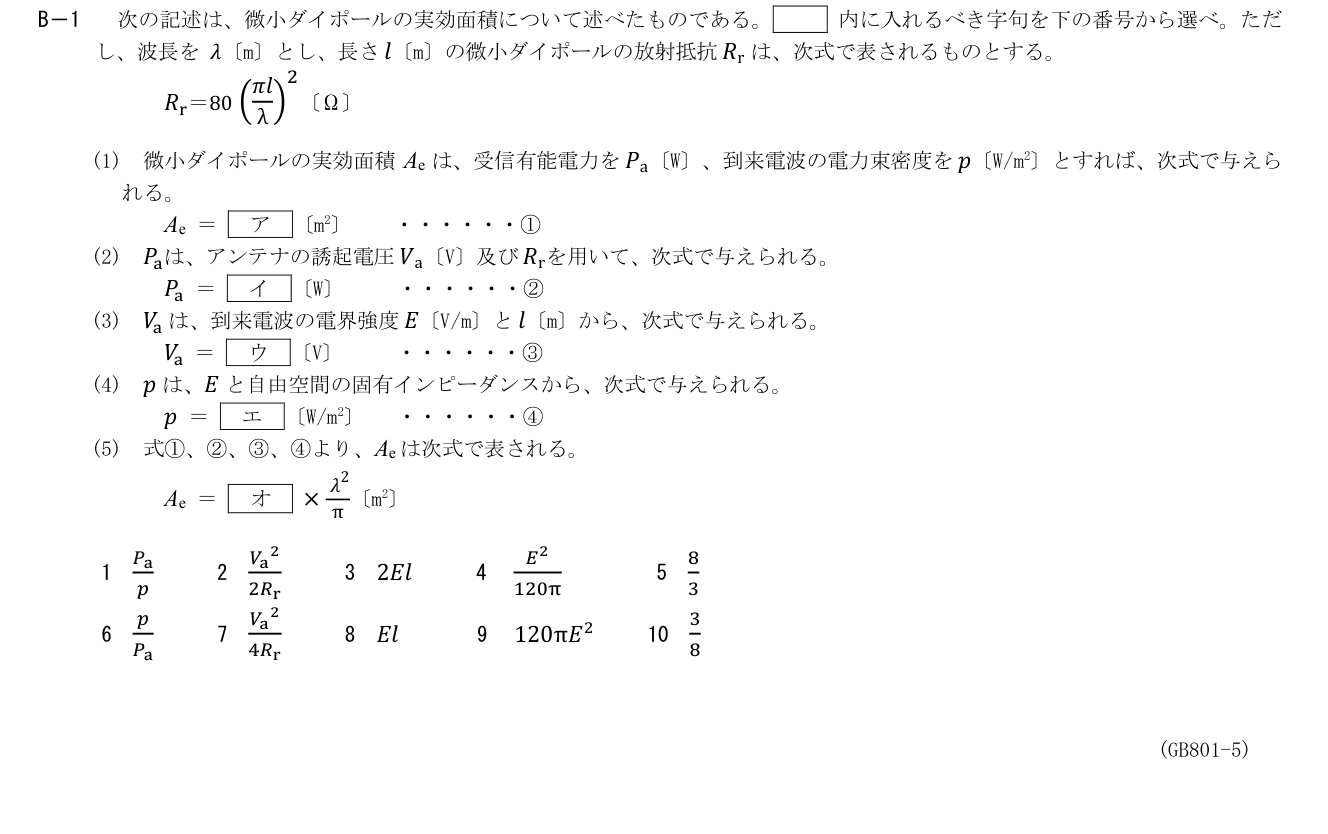

B－1 次の記述は、微小ダイポールの実効面積について述べたものである。 内に入れるべき字句を下の番号から選べ。ただ

し、波長を 𝜆〔m〕とし、長さ 𝑙〔m〕の微小ダイポールの放射抵抗 𝑅r は、次式で表されるものとする。

𝑅r＝80 (𝜋𝑙

λ )

2

〔Ω〕

(1) 微小ダイポールの実効面積Ae は、受信有能電力を 𝑃a〔W〕、到来電波の電力束密度を 𝑝〔W/m2〕とすれば、次式で与えら

れる。

Ae ＝ ア 〔m2〕 ・・・・・・①

(2) 𝑃aは、アンテナの誘起電圧 𝑉a〔V〕及び 𝑅rを用いて、次式で与えられる。

𝑃a ＝ イ 〔W〕 ・・・・・・②

(3) 𝑉a は、到来電波の電界強度 𝐸〔V/m〕と 𝑙〔m〕から、次式で与えられる。

𝑉a ＝ ウ 〔V〕 ・・・・・・③

(4) 𝑝 は、𝐸 と自由空間の固有インピーダンスから、次式で与えられる。

𝑝 ＝ エ 〔W/m2〕 ・・・・・・④

(5) 式①、②、③、④より、Ae は次式で表される。

Ae ＝ オ × 𝜆2

π 〔m2〕
