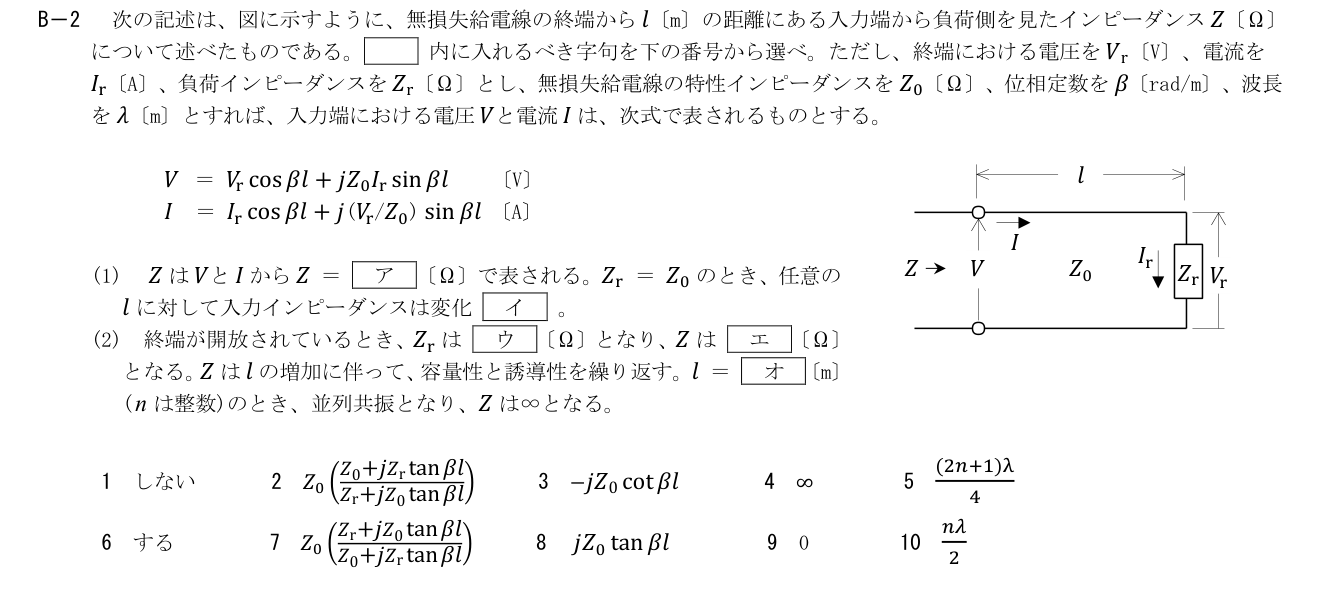

2026年1月試験 第二級陸上無線技術士 無線工学B 問B-2

B－2 次の記述は、図に示すように、無損失給電線の終端から 𝑙〔m〕の距離にある入力端から負荷側を見たインピーダンス 𝑍〔Ω〕

について述べたものである。 内に入れるべき字句を下の番号から選べ。ただし、終端における電圧を 𝑉r〔V〕、電流を

𝐼r〔A〕、負荷インピーダンスを 𝑍r〔Ω〕とし、無損失給電線の特性インピーダンスを 𝑍0〔Ω〕、位相定数を 𝛽〔rad/m〕、波長

を 𝜆〔m〕とすれば、入力端における電圧 𝑉と電流 𝐼 は、次式で表されるものとする。

𝑉 ＝ 𝑉r cos 𝛽𝑙+ 𝑗𝑍0𝐼r sin 𝛽𝑙 〔V〕

𝐼 ＝ 𝐼r cos 𝛽𝑙+ 𝑗(𝑉r/𝑍0) sin 𝛽𝑙 〔A〕

(1) 𝑍 は 𝑉と 𝐼 から 𝑍 ＝ ア 〔Ω〕で表される。𝑍r ＝ 𝑍0 のとき、任意の

𝑙 に対して入力インピーダンスは変化 イ 。

(2) 終端が開放されているとき、𝑍r は ウ 〔Ω〕となり、𝑍 は エ 〔Ω〕

となる。𝑍 は 𝑙 の増加に伴って、容量性と誘導性を繰り返す。 𝑙 ＝ オ 〔m〕

( n は整数)のとき、並列共振となり、𝑍 は∞となる。
