第二級陸上無線技術士2026年1月試験無線工学B問 8

2026年1月試験第二級陸上無線技術士無線工学B 問8

難度

標準

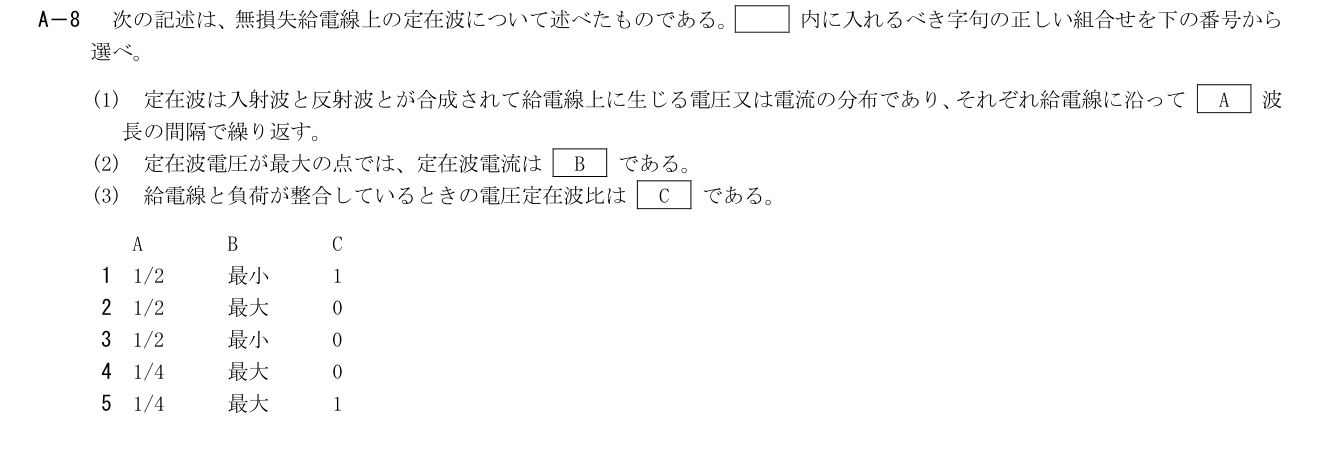

A－8 次の記述は、無損失給電線上の定在波について述べたものである。内に入れるべき字句の正しい組合せを下の番号から

選べ。

(1) 定在波は入射波と反射波とが合成されて給電線上に生じる電圧又は電流の分布であり、それぞれ給電線に沿って A 波

長の間隔で繰り返す。

(2) 定在波電圧が最大の点では、定在波電流は B である。

(3) 給電線と負荷が整合しているときの電圧定在波比は C である。

A B C

解説

結論 → 詳細の 2 層構成

展開

結論Layer 1

正しい。振幅分布はλ/2周期、電圧腹と電流節が一致。整合時S=1。

詳細Layer 2

展開

|V|²∝1+|Γ|²+2|Γ|cos(2βz+φ)、|I|²の干渉項は逆符号。
