第二級陸上無線技術士令和8年度 7月試験無線工学A問 11

令和8年度 7月試験第二級陸上無線技術士無線工学A 問11

難度

標準

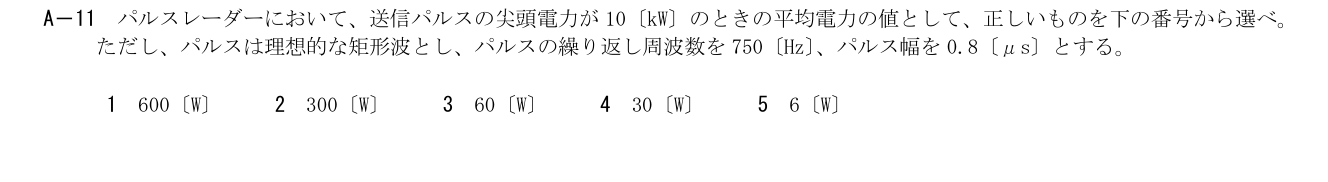

パルスレーダーにおいて、送信パルスの尖頭電力が10〔kW〕のときの平均電力の値として、正しいものを下の番号から選べ。ただし、パルスは理想的な矩形波とし、パルスの繰り返し周波数を750〔Hz〕、パルス幅を0.8〔μs〕とする。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

適切。Pavg=Ppeak τ fr=10,000×0.8×10⁻⁶×750=6 W。理想矩形波なのでパルスの間だけ尖頭電力が供給される。

詳細Layer 2

展開

τfr=0.8 μs×750 s⁻¹=0.0006。

補足Layer 3

展開

Pavg=10 kW×0.0006=0.006 kW=6 W。パルス間隔1/750 sより幅0.8 μsが十分短いことも確認。

1: 600〔W〕
デューティ比は750×0.8×10⁻⁶=6×10⁻⁴。10,000 Wとの積は6 Wであり、600 Wは100倍過大。
2: 300〔W〕
平均電力は6 Wであり、300 Wは50倍過大。繰り返し周波数とパルス幅の積を秒単位で扱う必要がある。
3: 60〔W〕
60 Wは正しい6 Wの10倍で、μsからsへの換算又は尖頭電力の桁が合わない。
4: 30〔W〕
30 Wではパルスの時間占有率を0.003としたことになるが、与条件では0.0006なので不適切。
5: 6〔W〕
適切。Pavg=Ppeak τ fr=10,000×0.8×10⁻⁶×750=6 W。理想矩形波なのでパルスの間だけ尖頭電力が供給される。
