第二級陸上無線技術士令和8年度 7月試験無線工学A問 12

令和8年度 7月試験第二級陸上無線技術士無線工学A 問12

難度

標準

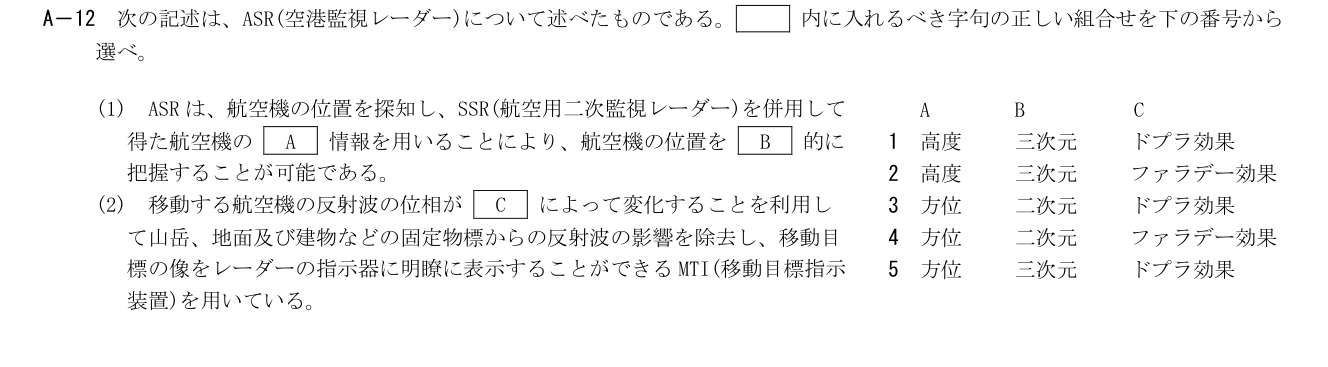

次の記述は、ASR(空港監視レーダー)について述べたものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) ASRは、航空機の位置を探知し、SSR(航空用二次監視レーダー)を併用して得た航空機のA情報を用いることにより、航空機の位置をB的に把握することが可能である。

(2) 移動する航空機の反射波の位相がCによって変化することを利用して山岳、地面及び建物などの固定物標からの反射波の影響を除去し、移動目標の像をレーダーの指示器に明瞭に表示することができるMTI(移動目標指示装置)を用いている。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

適切。ASRの距離・方位にSSRの高度情報を組み合わせて三次元的位置を把握する。移動による往復伝搬位相の変化はドプラ効果に対応し、固定物標を抑えるMTIに利用される。

詳細Layer 2

展開

反射波位相φ=4πR/λ、時間変化はdφ/dt=4πvr/λで移動物標のドプラ周波数2vr/λに対応。

補足Layer 3

展開

距離・方位＋高度で三次元。特定ASR製品の仕様値は必要としない一般原理。

1: A：高度／B：三次元／C：ドプラ効果
適切。ASRの距離・方位にSSRの高度情報を組み合わせて三次元的位置を把握する。移動による往復伝搬位相の変化はドプラ効果に対応し、固定物標を抑えるMTIに利用される。
2: A：高度／B：三次元／C：ファラデー効果
AとBは適切だが、MTIが利用する移動に伴う位相変化はドプラ効果。偏波面回転などのファラデー効果ではない。
3: A：方位／B：二次元／C：ドプラ効果
Cは適切だが、追加する情報は高度であり、既存の距離・方位と合わせ三次元になる。
4: A：方位／B：二次元／C：ファラデー効果
SSRによる追加情報を方位としており不適切。位置把握は高度を含め三次元で、MTIの原理もドプラ効果。
5: A：方位／B：三次元／C：ドプラ効果
BとCは適切だが、三次元化のためSSRから追加する情報は高度であり、方位ではない。
