第二級陸上無線技術士令和8年度 7月試験無線工学A問 2

令和8年度 7月試験第二級陸上無線技術士無線工学A 問2

難度

標準

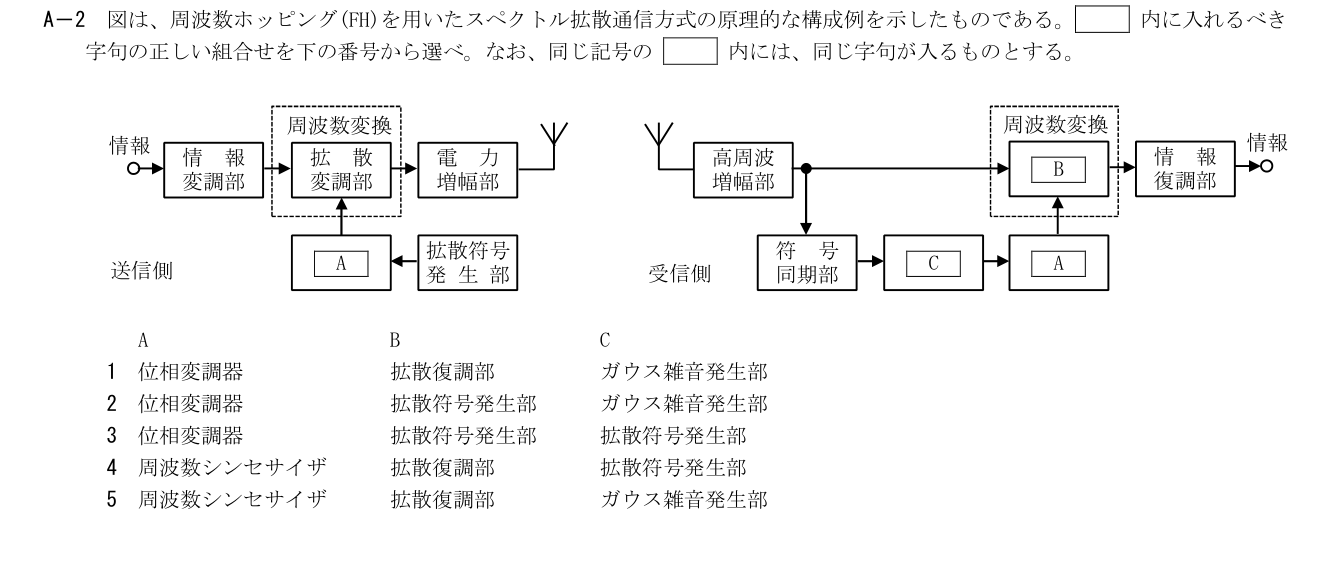

図は、周波数ホッピング(FH)を用いたスペクトル拡散通信方式の原理的な構成例を示したものである。□内に入れるべき字句の正しい組合せを下の番号から選べ。なお、同じ記号の□内には、同じ字句が入るものとする。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

適切。送受信のAは符号に従ってホッピング周波数を作る周波数シンセサイザ。受信側は符号同期部→Cの拡散符号発生部→Aの順で同じ周波数列を再現し、Bの拡散復調部で逆ホッピングしてから情報を復調する。

詳細Layer 2

展開

送信側：情報変調部→拡散変調部→電力増幅部。拡散符号発生部→A→拡散変調部。

補足Layer 3

展開

受信側：高周波増幅部→B→情報復調部。高周波増幅部の出力を符号同期部→C→Aへ分岐し、AからBへ局部信号を供給する。

FHは同一符号系列で送受の周波数遷移を同期させて逆拡散するため、A=周波数シンセサイザ、B=拡散復調部、C=拡散符号発生部。

1: A：位相変調器／B：拡散復調部／C：ガウス雑音発生部
FHのAは拡散符号に応じて周波数を切り替える周波数シンセサイザであり、位相変調器ではない。Bは適切だが、Cも同期した拡散符号発生部が必要で、ガウス雑音発生部ではない。
2: A：位相変調器／B：拡散符号発生部／C：ガウス雑音発生部
Aは周波数シンセサイザ、受信信号が通過するBは拡散復調部、Cは拡散符号発生部である。三つとも図の機能と一致しない。
3: A：位相変調器／B：拡散符号発生部／C：拡散符号発生部
Cは適切だが、Aは周波数シンセサイザであり、Bは受信側で逆ホッピングを行う拡散復調部である。拡散符号発生部を信号経路のBへ置くのは誤り。
4: A：周波数シンセサイザ／B：拡散復調部／C：拡散符号発生部
適切。送受信のAは符号に従ってホッピング周波数を作る周波数シンセサイザ。受信側は符号同期部→Cの拡散符号発生部→Aの順で同じ周波数列を再現し、Bの拡散復調部で逆ホッピングしてから情報を復調する。
5: A：周波数シンセサイザ／B：拡散復調部／C：ガウス雑音発生部
AとBは適切だが、Cは送信側と同期した拡散符号発生部である。ランダムなガウス雑音では送信側のホッピング系列を再現できない。
