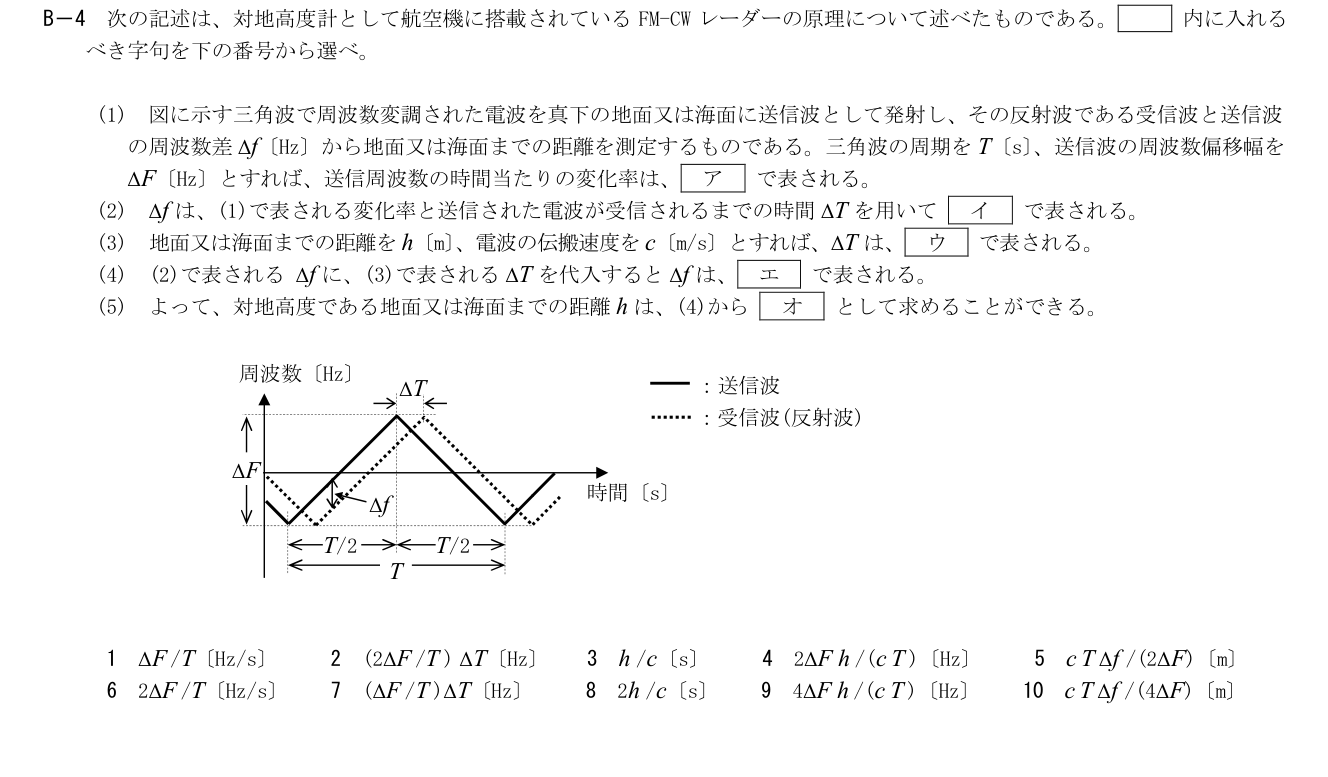

令和8年度 7月試験 第二級陸上無線技術士 無線工学A 問B-4

次の記述は、対地高度計として航空機に搭載されているFM-CWレーダーの原理について述べたものである。□内に入れるべき字句を下の番号から選べ。

(1) 図に示す三角波で周波数変調された電波を真下の地面又は海面に送信波として発射し、その反射波である受信波と送信波の周波数差Δf〔Hz〕から地面又は海面までの距離を測定するものである。三角波の周期をT〔s〕、送信波の周波数偏移幅をΔF〔Hz〕とすれば、送信周波数の時間当たりの変化率は、アで表される。

(2) Δfは、(1)で表される変化率と送信された電波が受信されるまでの時間ΔTを用いてイで表される。

(3) 地面又は海面までの距離をh〔m〕、電波の伝搬速度をc〔m/s〕とすれば、ΔTは、ウで表される。

(4) (2)で表されるΔfに、(3)で表されるΔTを代入するとΔfは、エで表される。

(5) よって、対地高度である地面又は海面までの距離hは、(4)からオとして求めることができる。
