適切。数値化した標本を保存でき、平均、数値演算、周波数解析などを行いやすい。
令和8年度 7月試験 第二級陸上無線技術士 無線工学A 問B-5
難度
標準

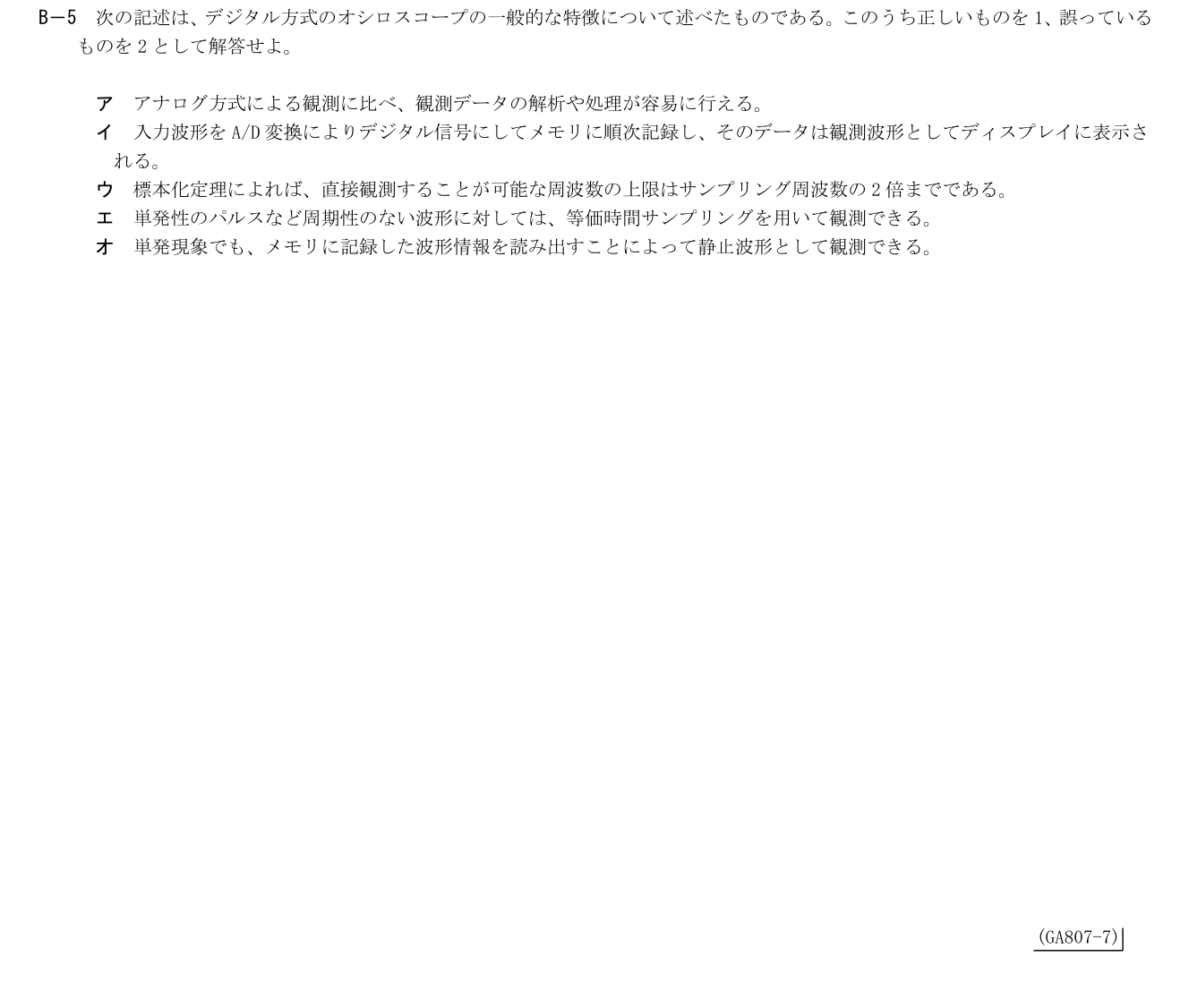

次の記述は、デジタル方式のオシロスコープの一般的な特徴について述べたものである。このうち正しいものを1、誤っているものを2として解答せよ。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
適切。A/D変換で得た時系列標本をメモリへ記録し、読み出して表示するのが基本動作。
補足Layer 3展開閉じる
適切な判定は誤り。「サンプリング周波数の2倍」は逆で、理想的なナイキスト上限はfs/2。実際の波形観測にはさらに余裕が必要。
適切な判定は誤り。非周期の単発波形は一回の取得で記録するリアルタイムサンプリングを用いる。
適切。一回だけの現象でも、取得標本をメモリへ保持し繰り返し読めば静止表示できる。
標本化条件はfs>2fmax、すなわちfmax<fs/2。
等価時間法は繰返し波形、単発取得はリアルタイム法。記録後の静止表示とは区別する。
