第二級陸上無線技術士令和8年度 7月試験無線工学A問 5

令和8年度 7月試験第二級陸上無線技術士無線工学A 問5

難度

標準

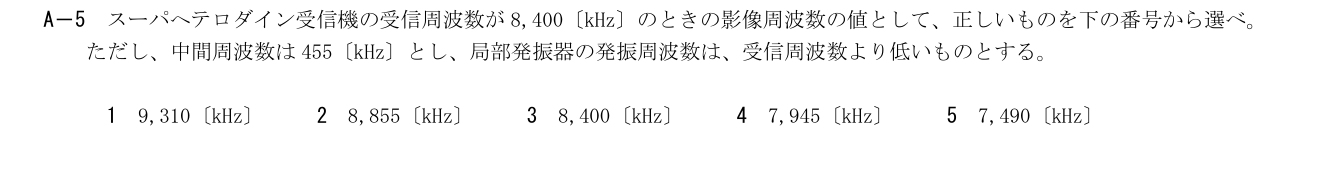

スーパヘテロダイン受信機の受信周波数が8,400〔kHz〕のときの影像周波数の値として、正しいものを下の番号から選べ。ただし、中間周波数は455〔kHz〕とし、局部発振器の発振周波数は、受信周波数より低いものとする。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

適切。fLO=8,400−455=7,945 kHz。影像は局発の反対側でfimage=7,945−455=7,490 kHzとなり、局発との差の絶対値が同じ455 kHz。

詳細Layer 2

展開

fIF=|fRF−fLO|。下側局発なのでfLO=fRF−fIF。

補足Layer 3

展開

fimage=fLO−fIF=fRF−2fIF=8,400−910=7,490 kHz。

1: 9,310〔kHz〕
9,310=8,400+2×455 kHzは上側局発の場合の影像周波数。本問は局発が受信波より低いので不適切。
2: 8,855〔kHz〕
8,855=8,400+455 kHzは上側局発周波数に相当し、本問の下側局発でも影像周波数でもない。
3: 8,400〔kHz〕
8,400 kHzは受信希望周波数そのものであり、局発を挟んだ反対側の影像周波数ではない。
4: 7,945〔kHz〕
7,945=8,400−455 kHzは局部発振周波数であり、局発との差が0なので中間周波数455 kHzを生じない。
5: 7,490〔kHz〕
適切。fLO=8,400−455=7,945 kHz。影像は局発の反対側でfimage=7,945−455=7,490 kHzとなり、局発との差の絶対値が同じ455 kHz。
