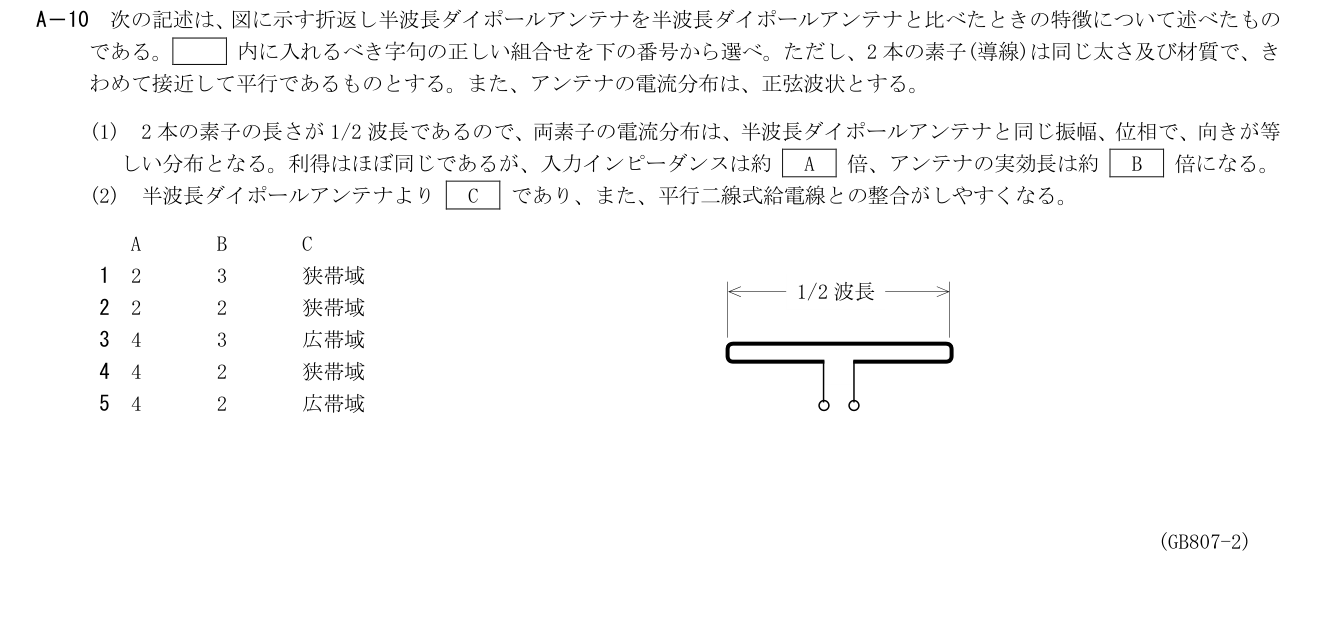

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問10

各選択肢の解説

1

A 2／B 3／C 狭帯域

同径2素子の折返し構造では給電点電流に対する等価放射電流が2倍になるので、入力抵抗は4倍、実効長は2倍。3倍や狭帯域ではない。

2

A 2／B 2／C 狭帯域

実効長2倍はよいが、抵抗の変換比は電流比の二乗で4倍である。また折返し形は単独の細い半波長素子より広帯域になる。

3

A 4／B 3／C 広帯域

入力インピーダンス4倍と広帯域は正しいが、実効長は2倍である。利得と実効開口が同程度で、抵抗が4倍なら誘起電圧は2倍となる。

4

A 4／B 2／C 狭帯域

4倍、2倍は正しいが、同じ太さの2線を近接させた折返し構造は等価的に太い素子として働き、通常は広帯域になる。

5

A 4／B 2／C 広帯域

同径の2本を折り返すと電流比2によるインピーダンス変換比は4、実効長は2倍。等価的に太くなるため広帯域で、約300Ω級の平行二線との整合もしやすい。
