第二級陸上無線技術士令和8年度 7月試験無線工学B問 9

令和8年度 7月試験第二級陸上無線技術士無線工学B 問9

難度

標準

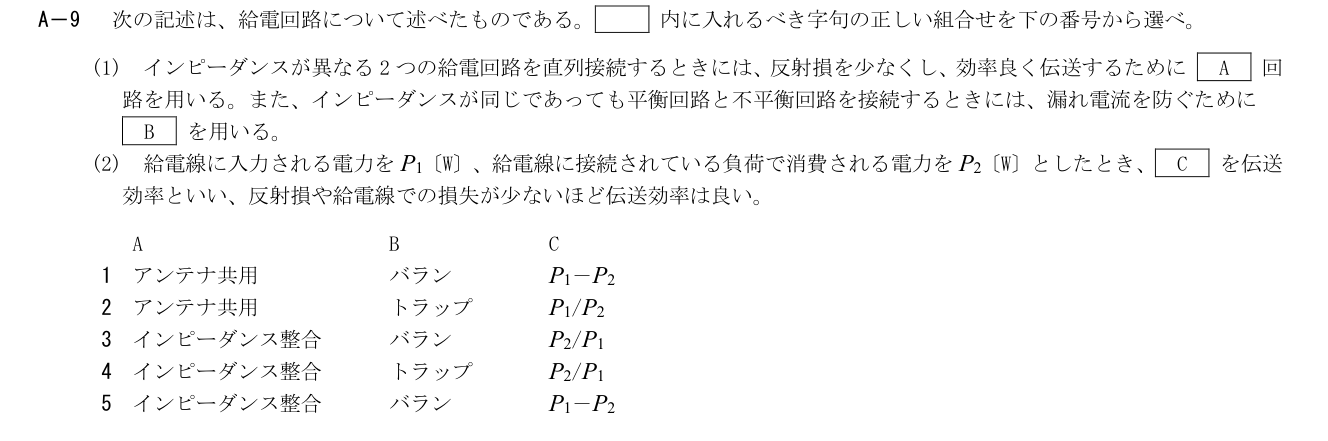

次の記述は、給電回路について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) インピーダンスが異なる2つの給電回路を直列接続するときには、反射損を少なくし、効率良く伝送するために［A］回路を用いる。また、インピーダンスが同じであっても平衡回路と不平衡回路を接続するときには、漏れ電流を防ぐために［B］を用いる。

(2) 給電線に入力される電力をP1〔W〕、給電線に接続されている負荷で消費される電力をP2〔W〕としたとき、［C］を伝送効率といい、反射損や給電線での損失が少ないほど伝送効率は良い。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

反射を抑えるのはインピーダンス整合、平衡・不平衡変換はバラン。伝送効率は有効出力P2を入力P1で割った無次元量P2/P1である。

詳細Layer 2

展開

Γ=(ZL−Z0)/(ZL+Z0)

補足Layer 3

展開

η=Pout/Pin=P2/P1

W/W=1

インピーダンス整合／バラン／P2/P1。

1: A アンテナ共用／B バラン／C P1−P2
バランは正しいが、異なるインピーダンスの接続には整合回路を用いる。P1−P2は損失電力の単位Wを持ち、効率ではない。
2: A アンテナ共用／B トラップ／C P1/P2
共用回路は同じアンテナを複数回路で使うもので、本問の整合目的とは異なる。平衡・不平衡変換はバランであり、効率は入力で出力を割るP2/P1である。
3: A インピーダンス整合／B バラン／C P2/P1
反射を抑えるのはインピーダンス整合、平衡・不平衡変換はバラン。伝送効率は有効出力P2を入力P1で割った無次元量P2/P1である。
4: A インピーダンス整合／B トラップ／C P2/P1
整合回路とP2/P1は正しいが、トラップは特定周波数を阻止又は分離する回路であり、平衡・不平衡変換器のバランと異なる。
5: A インピーダンス整合／B バラン／C P1−P2
整合回路とバランは正しいが、P1−P2は損失電力である。効率は単位を持たないP2/P1でなければならない。
