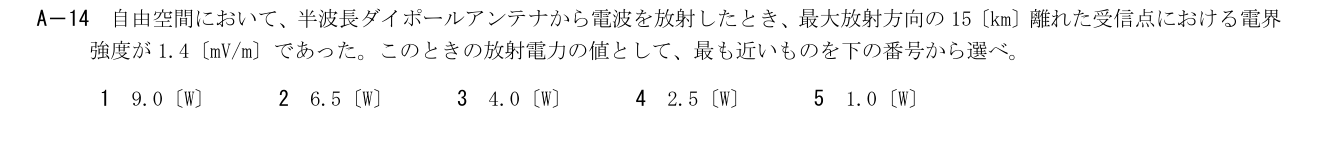

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問14

各選択肢の解説

1

9.0〔W〕

半波長ダイポール最大方向ではE≈7√Pt/d。d=15000 m、E=0.0014 V/mなのでPt=(0.0014×15000/7)²=9 Wである。

2

6.5〔W〕

6.5 Wなら同じ距離でE≈7√6.5/15000=1.19 mV/mとなり、指定の1.4 mV/mに足りない。正しい放射電力は約9 Wである。

3

4.0〔W〕

4 WならE≈0.933 mV/mである。電界は電力に比例せず平方根に比例するので、EからPtを求めるときは最後に二乗する。

4

2.5〔W〕

2.5 WならE≈0.738 mV/mとなる。距離をkmのままV/mの式へ代入せず、15 km=15000 mに変換する必要がある。

5

1.0〔W〕

1 Wの半波長ダイポールなら15 km地点の電界は約0.467 mV/m。指定値はその3倍なので電力は9倍の9 Wとなる。
