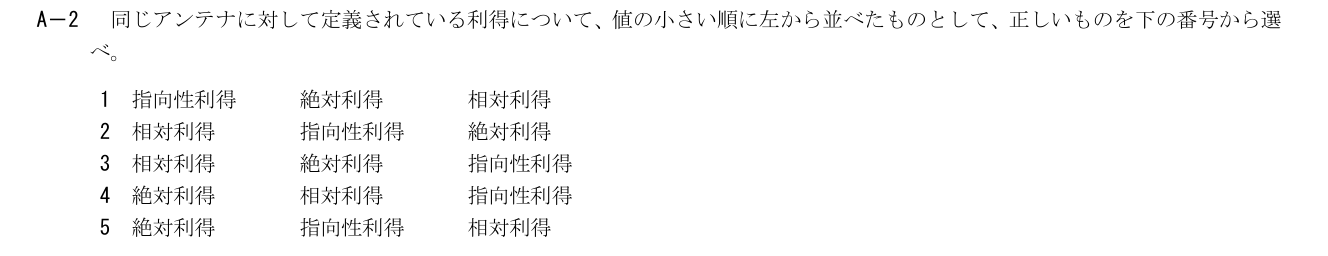

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問2

各選択肢の解説

1

指向性利得　絶対利得　相対利得

逆順である。損失を含めない指向性利得Dに放射効率η≤1を掛けたものが絶対利得Gで、相対利得はさらに基準半波長ダイポールの約1.64で割る。

2

相対利得　指向性利得　絶対利得

相対利得が最小となる点はよいが、指向性利得Dと絶対利得ηDの大小が逆である。効率による損失を入れると利得は増加しない。

3

相対利得　絶対利得　指向性利得

相対利得Gr=G/1.64、絶対利得G=ηD（η≤1）であるため、小さい順は相対利得、絶対利得、指向性利得となる。理想的にη=1なら後二者は等しい。

4

絶対利得　相対利得　指向性利得

絶対利得より相対利得の方が小さい。相対利得は同じ放射方向に対し半波長ダイポールを基準とするため、絶対利得を約1.64で割る。

5

絶対利得　指向性利得　相対利得

相対利得を最大とする点が誤る。等方性基準の絶対利得から半波長ダイポールの約2.15 dBを引いた値が相対利得である。
