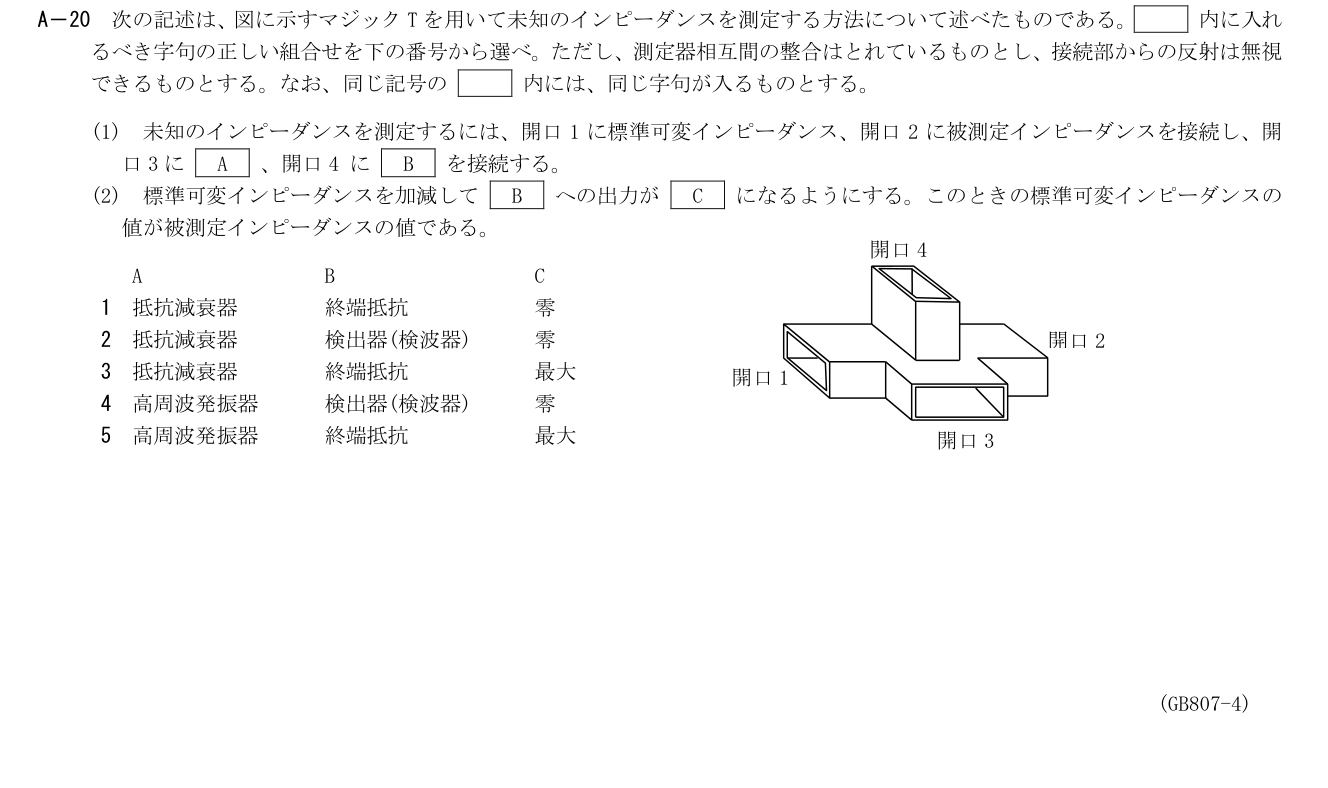

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問20

各選択肢の解説

1

A 抵抗減衰器／B 終端抵抗／C 零

開口3には測定波を供給する高周波発振器が必要で、減衰器だけでは励振できない。開口4は差の出力を検出するので終端抵抗では不足する。

2

A 抵抗減衰器／B 検出器(検波器)／C 零

差出力を検出して零に合わせる点はよいが、開口3は発振器を接続する。減衰器は信号源そのものではない。

3

A 抵抗減衰器／B 終端抵抗／C 最大

開口3には発振器、開口4には検出器を接続し、差出力を零にする。減衰器・終端抵抗では比較測定できず、最大値調整でもない。

4

A 高周波発振器／B 検出器(検波器)／C 零

原図の開口3から励振し、開口1・2の反射波の差を開口4の検出器で読む。反射係数Γ1=Γ2なら差出力が零となり、同じ基準面では両インピーダンスが一致する。

5

A 高周波発振器／B 終端抵抗／C 最大

発振器は正しいが、開口4は検出器である。求めるのはΓ1−Γ2=0の平衡点なので最大ではなく零に調整する。
