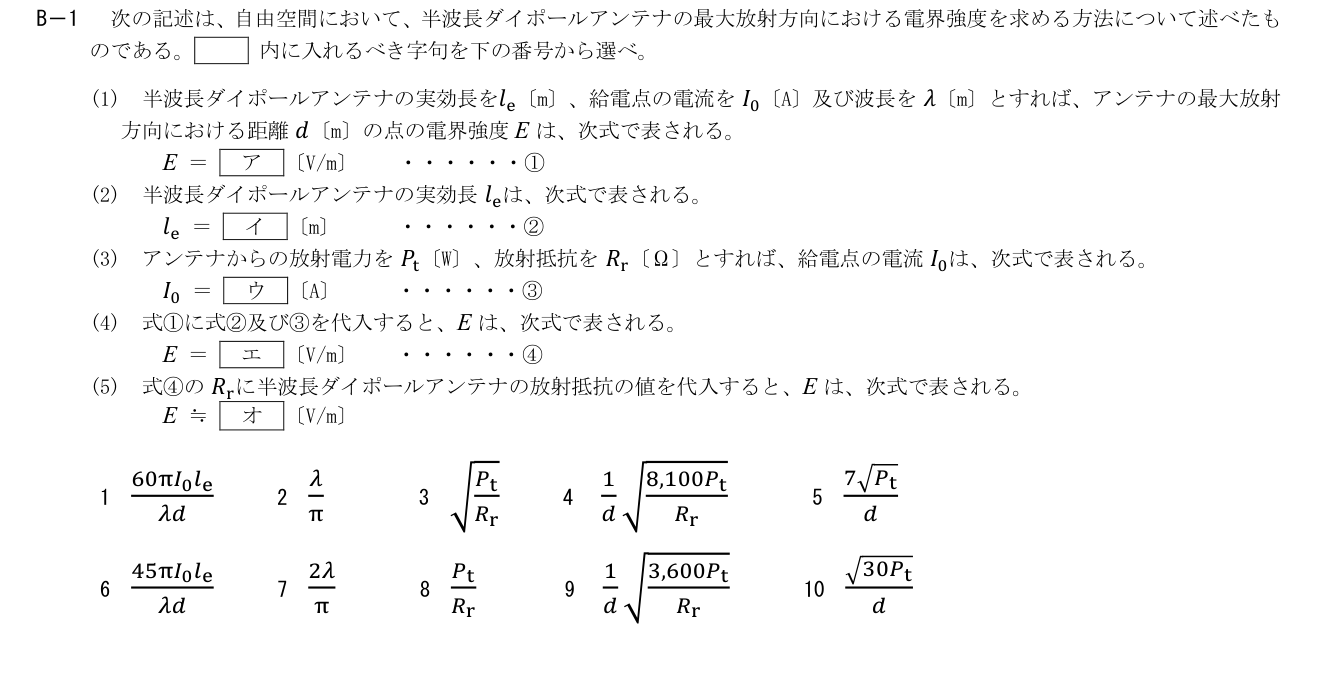

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問B-1

次の記述は、自由空間において、半波長ダイポールアンテナの最大放射方向における電界強度を求める方法について述べたものである。［　］内に入れるべき字句を下の番号から選べ。

(1) 半波長ダイポールアンテナの実効長をle〔m〕、給電点の電流をI0〔A〕及び波長をλ〔m〕とすれば、アンテナの最大放射方向における距離d〔m〕の点の電界強度Eは、次式で表される。

E＝［ア］〔V/m〕……①

(2) 半波長ダイポールアンテナの実効長leは、次式で表される。

le＝［イ］〔m〕……②

(3) アンテナからの放射電力をPt〔W〕、放射抵抗をRr〔Ω〕とすれば、給電点の電流I0は、次式で表される。

I0＝［ウ］〔A〕……③

(4) 式①に式②及び③を代入すると、Eは、次式で表される。

E＝［エ］〔V/m〕……④

(5) 式④のRrに半波長ダイポールアンテナの放射抵抗の値を代入すると、Eは、次式で表される。

E≒［オ］〔V/m〕
