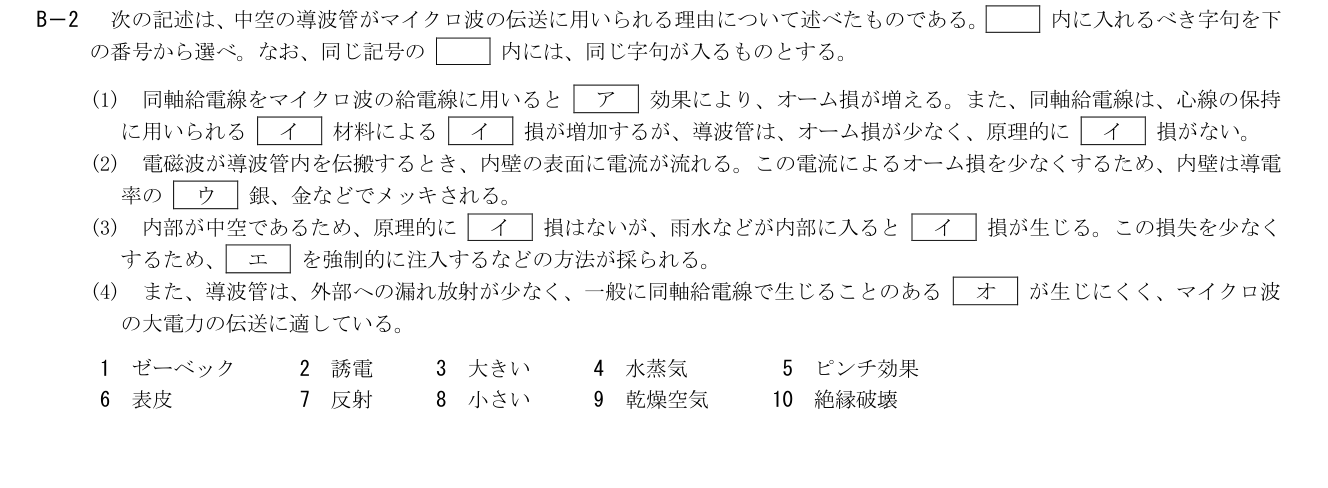

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問B-2

次の記述は、中空の導波管がマイクロ波の伝送に用いられる理由について述べたものである。［　］内に入れるべき字句を下の番号から選べ。なお、同じ記号の［　］内には、同じ字句が入るものとする。

(1) 同軸給電線をマイクロ波の給電線に用いると［ア］効果により、オーム損が増える。また、同軸給電線は、心線の保持に用いられる［イ］材料による［イ］損が増加するが、導波管は、オーム損が少なく、原理的に［イ］損がない。

(2) 電磁波が導波管内を伝搬するとき、内壁の表面に電流が流れる。この電流によるオーム損を少なくするため、内壁は導電率の［ウ］銀、金などでメッキされる。

(3) 内部が中空であるため、原理的に［イ］損はないが、雨水などが内部に入ると［イ］損が生じる。この損失を少なくするため、［エ］を強制的に注入するなどの方法が採られる。

(4) また、導波管は、外部への漏れ放射が少なく、一般に同軸給電線で生じることのある［オ］が生じにくく、マイクロ波の大電力の伝送に適している。
