令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問B-3

狭いスロットと、同形状の細長い導体ダイポールは補対関係にある。十分大きい導体板では電界と磁界を交換した指向性の対応が得られる。

中央給電の狭い半波長スロットは数百Ω程度の高い入力インピーダンスを持ち、一般的な50～75Ω同軸より大きい。したがって給電位置で変換する。

スロットの中央から長手方向へ給電位置をずらすと入力インピーダンスを変えられる。これにより同軸の特性インピーダンスへ合わせる。

十分大きい完全導体板の細い約半波長スロット、補対の電磁双対

l≈λ/2, w≪l

Zslot Zdipole≈η₀²/4

η₀≈377Ω, Zdipole≈73Ω → Zslot≈487Ω

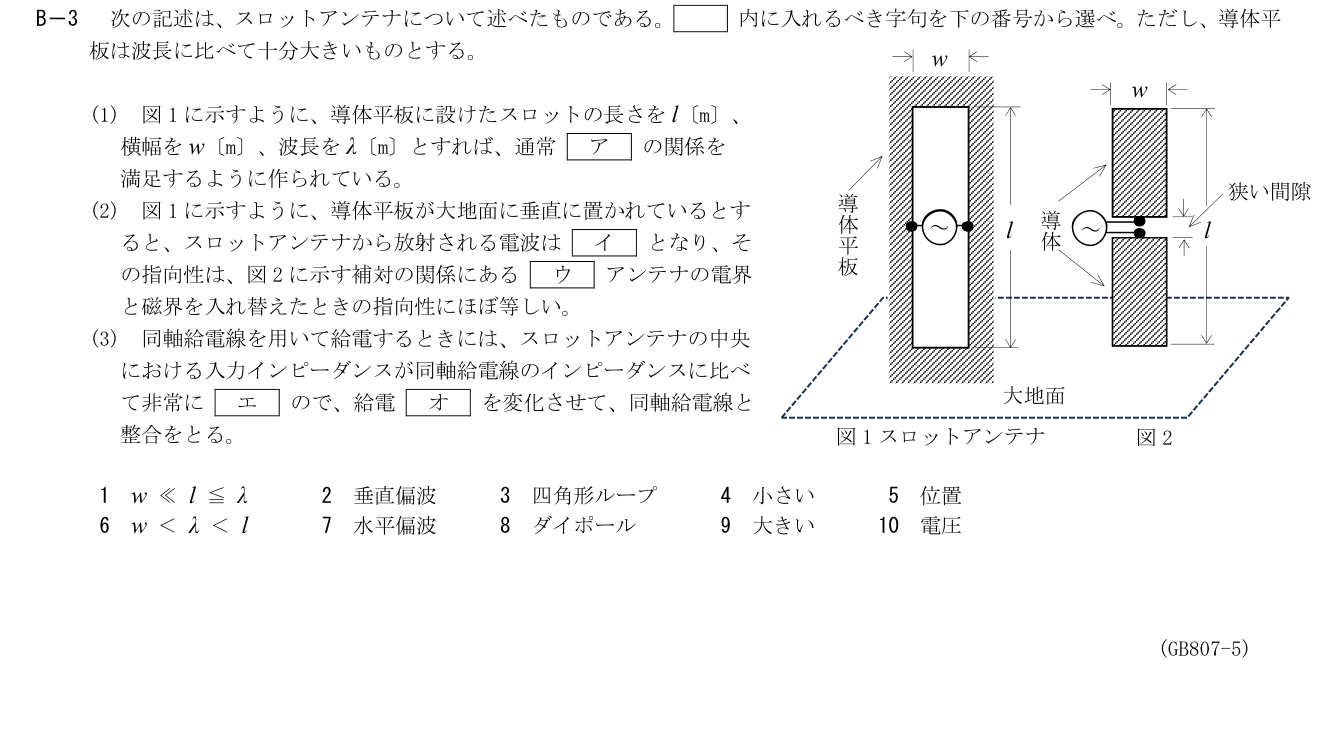

図1は鉛直細隙を中央の両縁間で給電。図2はその補対で鉛直の細長い導体と中央間隙を持つダイポール。スロットの幅方向電界は水平。

0: 1

1: 7

2: 8

3: 9

4: 5
