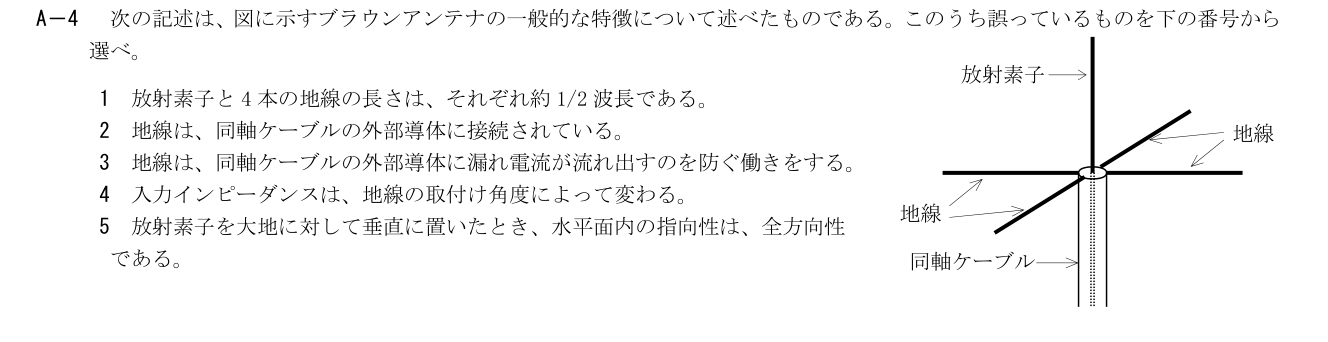

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問4

各選択肢の解説

1

放射素子と4本の地線の長さは、それぞれ約1/2波長である。

これが誤りである。ブラウンアンテナの放射素子と各地線の標準的な長さは約λ/4であり、λ/2ではない。垂直λ/4素子とその像により半波長ダイポール相当の放射を得る。

2

地線は、同軸ケーブルの外部導体に接続されている。

正しい。原図では垂直放射素子を同軸内部導体で給電し、基部から伸びる4本の地線を同軸外部導体側へ接続する。

3

地線は、同軸ケーブルの外部導体に漏れ電流が流れ出すのを防ぐ働きをする。

正しい。地線が高周波の帰路となり、同軸外側への不要な高周波電流を抑える。地線を単なる機械的支持材と扱わない。

4

入力インピーダンスは、地線の取付け角度によって変わる。

正しい。地線を水平から下方へ傾けると給電点の幾何条件が変わり、入力インピーダンスも変化する。素子長だけで一定になるものではない。

5

放射素子を大地に対して垂直に置いたとき、水平面内の指向性は、全方向性である。

正しい。垂直の放射素子を中心に対称な構造で、水平面内は原則として全方向性となる。全方向性は球面の全方向で等しいという意味ではない。
