第二級陸上無線技術士令和8年度 7月試験無線工学B問 6

令和8年度 7月試験第二級陸上無線技術士無線工学B 問6

難度

標準

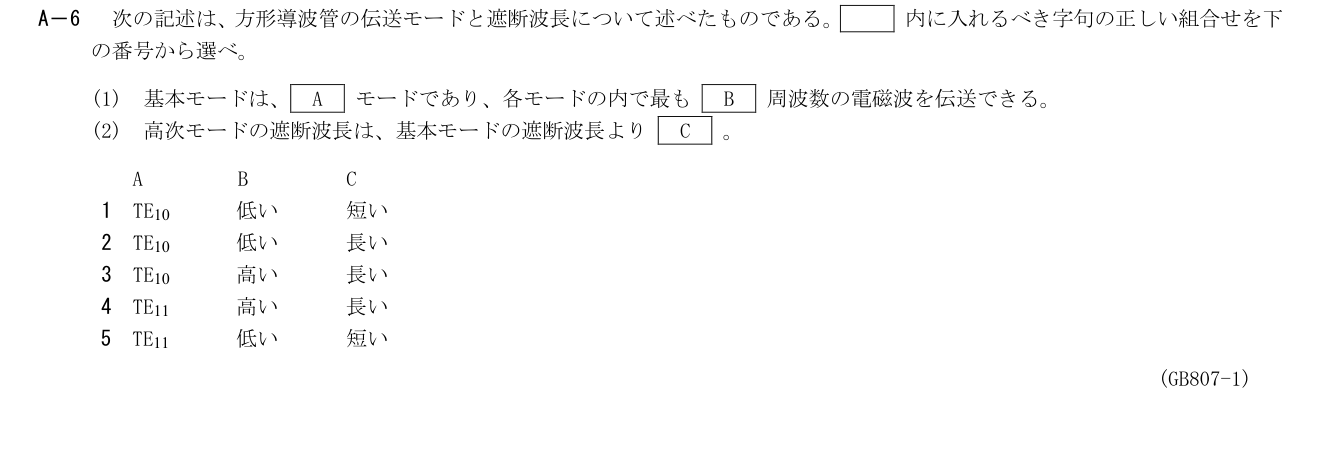

次の記述は、方形導波管の伝送モードと遮断波長について述べたものである。［　］内に入れるべき字句の正しい組合せを下の番号から選べ。

(1) 基本モードは、［A］モードであり、各モードの内で最も［B］周波数の電磁波を伝送できる。

(2) 高次モードの遮断波長は、基本モードの遮断波長より［C］。

解説

結論 → 詳細 → 補足の 3 層構成

展開

結論Layer 1

方形導波管の基本モードはTE₁₀で、遮断周波数が最低である。高次モードは遮断周波数が高いので、λc=c/fcは短くなる。

詳細Layer 2

展開

a>bの一様な中空方形導波管

補足Layer 3

展開

fc(m,n)=(c/2)√[(m/a)²+(n/b)²]

fc10=c/(2a)

λc=c/fc

TE10、最低周波数、高次のλcは短い。

1: A TE₁₀／B 低い／C 短い
方形導波管の基本モードはTE₁₀で、遮断周波数が最低である。高次モードは遮断周波数が高いので、λc=c/fcは短くなる。
2: A TE₁₀／B 低い／C 長い
TE₁₀と低い周波数は正しいが、高次モードはより高い遮断周波数を持つため、遮断波長は長くなく短い。
3: A TE₁₀／B 高い／C 長い
TE₁₀は基本モードだが伝送できる周波数下限が最も低い。高次モードの遮断波長も基本より短いためBとCが誤る。
4: A TE₁₁／B 高い／C 長い
TE₁₁は高次モードである。基本は通常a>bの方形管のTE₁₀で、最低遮断周波数を持ち、高次モードの遮断波長は短い。
5: A TE₁₁／B 低い／C 短い
低い周波数と短い遮断波長の関係に注意する。最低遮断周波数を与える基本モードはTE₁₁ではなくTE₁₀である。
