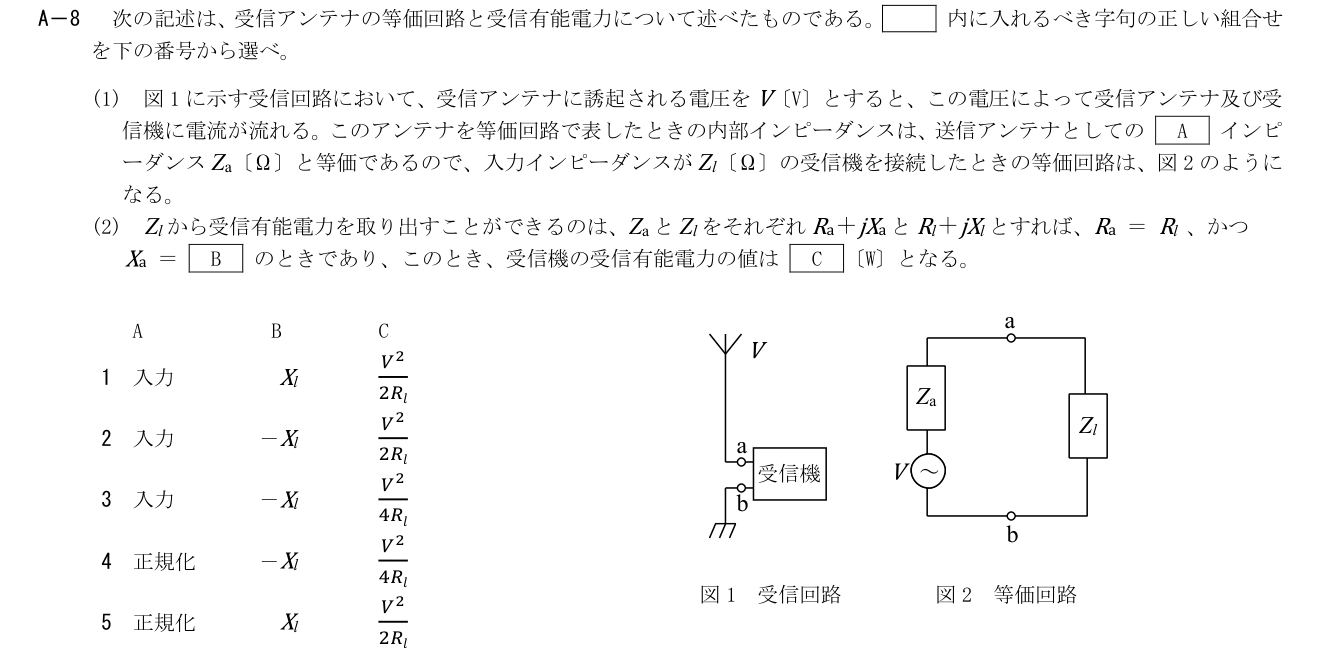

令和8年度 7月試験 第二級陸上無線技術士 無線工学B 問8

各選択肢の解説

1

A 入力／B Xl／C V²/(2Rl)

内部インピーダンスを入力インピーダンスとする点はよいが、整合条件は虚部を打ち消すXa=−Xlである。また共役整合時の電力はV²/(4Rl)となる。

2

A 入力／B −Xl／C V²/(2Rl)

入力インピーダンスと共役整合は正しいが、整合時は全抵抗2RlによりI=V/(2Rl)。負荷電力I²Rl=V²/(4Rl)なので分母2Rlは誤る。

3

A 入力／B −Xl／C V²/(4Rl)

相反性より内部インピーダンスは送信時の入力インピーダンス。Ra=Rl、Xa=−Xlで共役整合するとI=V/(2Rl)、負荷電力はV²/(4Rl)となる。

4

A 正規化／B −Xl／C V²/(4Rl)

共役整合と電力の式は正しい。しかしZaは送信時の入力インピーダンスそのものであり、基準インピーダンスで割った正規化値ではない。

5

A 正規化／B Xl／C V²/(2Rl)

正規化インピーダンスとする点、虚部の符号、電力の係数が誤る。Zaの単位はΩであり、Xa+Xl=0、P=V²/(4Rl)である。
