第二級海上無線通信士2026年3月試験無線工学B問 13(a)

2026年3月試験 第二級海上無線通信士 無線工学B 問13(a)

難度標準

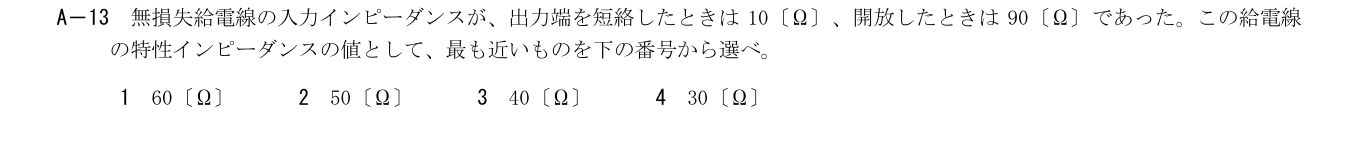

A-13 無損失給電線の入力インピーダンスが、出力端を短絡したときは10〔Ω〕、開放したときは90〔Ω〕であった。この給電線

の特性インピーダンスの値として、最も近いものを下の番号から選べ。

選択肢

解説

結論 → 詳細 の 2 層構成

展開
結論Layer 1

正答。無損失線路の短絡・開放入力の積はZ0²となるため、Z0=√(10×90)=30Ωである。

詳細Layer 2
展開

Z0=sqrt(Zsc*Zoc)=sqrt(10*90)=30Ω

各選択肢の解説

1

60〔Ω〕

特性インピーダンスは短絡時と開放時の入力インピーダンスの積の平方根である。60Ωの二乗3600は10×90=900と一致しない。

2

50〔Ω〕

50Ωなら二乗が2500となる。与えられた短絡時10Ω・開放時90Ωからの積900とは合わない。

3

40〔Ω〕

40Ωなら二乗が1600となる。入力インピーダンスの算術平均を用いるのでなく幾何平均を使う。

4

30〔Ω〕

正答。無損失線路の短絡・開放入力の積はZ0²となるため、Z0=√(10×90)=30Ωである。

この解説は?
解説・公式出典について

解説は学習支援用に作成したもので、試験実施機関による公式解説ではありません。 事実誤認・選択肢の取り違え・最新法令の反映漏れ等を含む可能性があるため、 重要な判断は必ずリンク先の公式資料でご確認ください。

最終更新:

出典:公益財団法人日本無線協会 第二級海上無線通信士 2026-03 無線工学B A13(問題・正答)。原問の図・数式・語群は公式原紙の画素で保持。解説は独自作成。
