正答。端子を開放した状態の誘起電圧は受信開放電圧である。
2026年9月試験 第二級海上無線通信士 無線工学B 問B3
難度
標準
Zi
V0
Zr
～

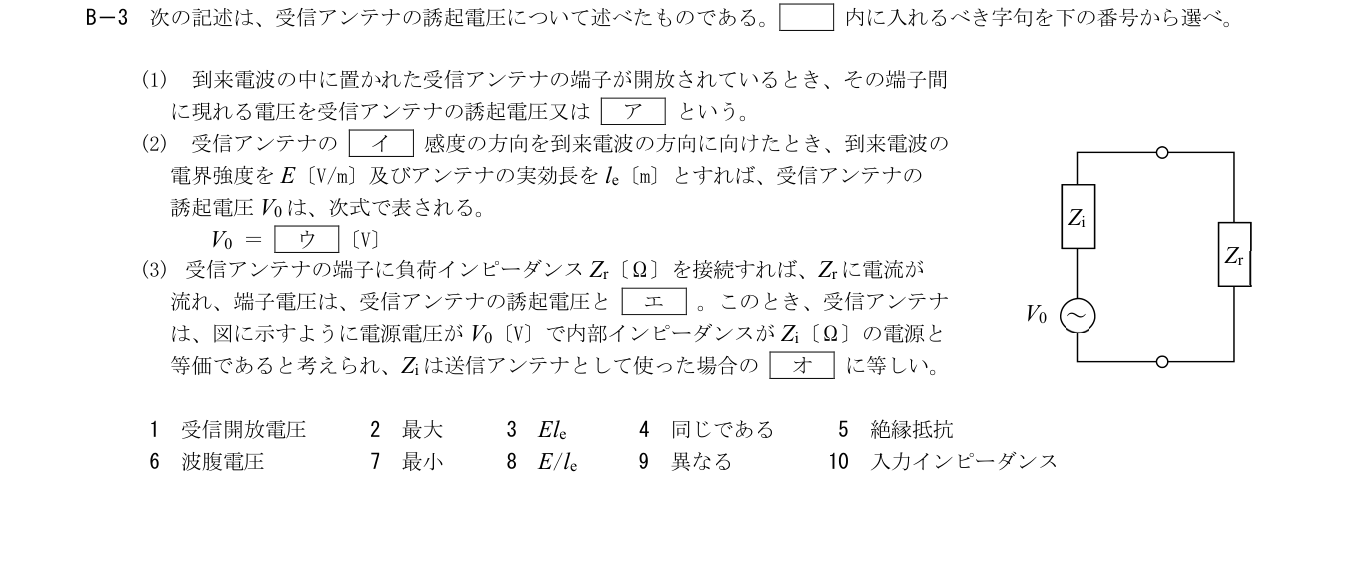

B－3 次の記述は、受信アンテナの誘起電圧について述べたものである。 内に入れるべき字句を下の番号から選べ。
(1) 到来電波の中に置かれた受信アンテナの端子が開放されているとき、その端子間
に現れる電圧を受信アンテナの誘起電圧又は ア という。
(2) 受信アンテナの イ 感度の方向を到来電波の方向に向けたとき、到来電波の
電界強度をE〔V/m〕及びアンテナの実効長をle〔m〕とすれば、受信アンテナの
誘起電圧V0 は、次式で表される。
V0 ＝ ウ 〔V〕
(3) 受信アンテナの端子に負荷インピーダンスZr〔Ω〕を接続すれば、Zr に電流が
流れ、端子電圧は、受信アンテナの誘起電圧と エ 。このとき、受信アンテナ
は、図に示すように電源電圧がV0〔V〕で内部インピーダンスがZi〔Ω〕の電源と
等価であると考えられ、Zi は送信アンテナとして使った場合の オ に等しい。
五つの空欄
解説
結論 → 詳細 → 補足 の 3 層構成
展開閉じる
解説
結論 → 詳細 → 補足 の 3 層構成
詳細Layer 2展開閉じる
正答。アンテナを最大感度の方向へ向けた条件で実効長を用いる。
補足Layer 3展開閉じる
正答。最大感度方向・適合する偏波での開放誘起電圧はV0=Eleである。
正答。端子電圧はV=V0 Zr/(Zi+Zr)であり、負荷電流が流れると一般にV0とは異なる。開放極限と混同しない。
正答。受信側テブナン等価回路の内部Ziは、同じ受動アンテナを送信に使ったときの入力インピーダンスに等しい。
V0=Ele
V=V0*Zr/(Zi+Zr)
maximum sensitivity and stated reception alignment; terminal voltage distinguished from open-circuit voltage
