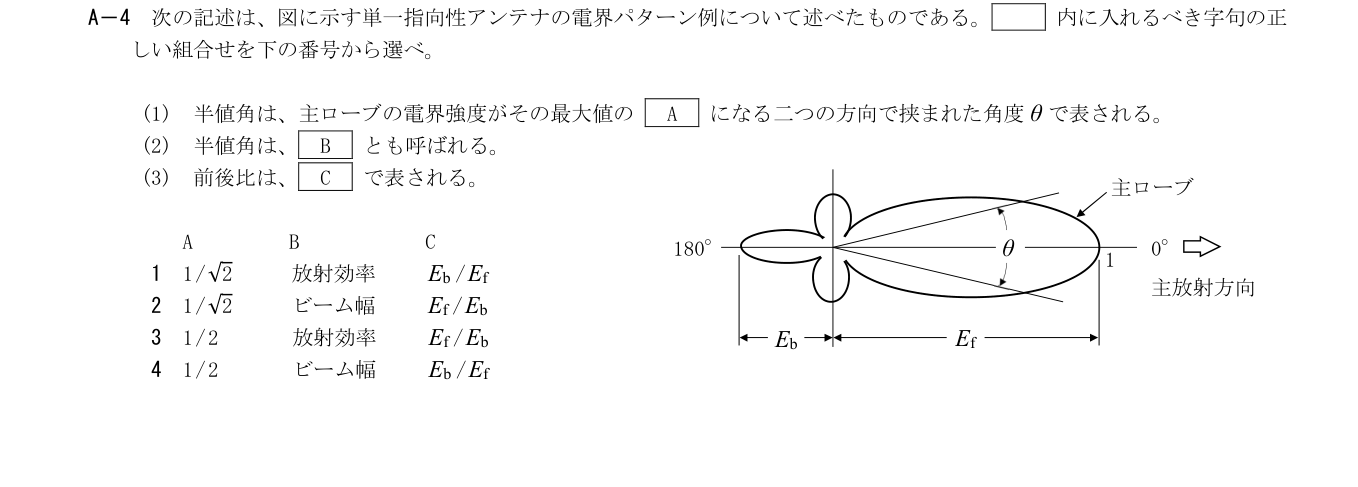

2026年9月試験 第二級海上無線通信士 無線工学B 問4(a)

各選択肢の解説

1

1/√2／放射効率／Eb/Ef

電界が1/√2という条件は正しいが、角度はビーム幅であって放射効率ではなく、前後比は前方Efを後方Ebで割る。

2

1/√2／ビーム幅／Ef/Eb

正答。半電力点は電界振幅の1/√2に相当する。両半電力点間の角度が半値ビーム幅で、前後比は図の前方と後方の電界比Ef/Ebである。

3

1/2／放射効率／Ef/Eb

Ef/Ebは合うが、電界1/2では電力は1/4になる。半値角は電界1/√2となる方向間のビーム幅である。

4

1/2／ビーム幅／Eb/Ef

ビーム幅は合うが、電界の半電力点は1/√2であり、前後比の分子は主放射方向Efである。
