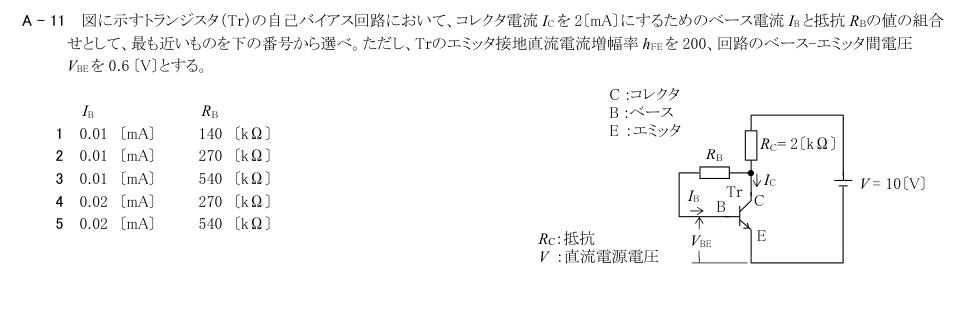

A - 11 図に示すトランジスタ（Tｒ）の自己バイアス回路において、コレクタ電流IC を2〔mA〕にするためのベース電流IB と抵抗RＢの値の組合

せとして、最も近いものを下の番号から選べ。ただし、Tｒのエミッタ接地直流電流増幅率hFE を200、回路のベース-エミッタ間電圧

VBE を0.6 〔V〕とする。

IB RＢ

1 0.01 〔mA〕 140 〔kΩ〕

2 0.01 〔mA〕 270 〔kΩ〕

3 0.01 〔mA〕 540 〔kΩ〕

4 0.02 〔mA〕 270 〔kΩ〕

5 0.02 〔mA〕 540 〔kΩ〕

V = 10〔V〕

VBE

RＢ

RＣ= 2〔kΩ〕

Tｒ

RC：抵抗

V ：直流電源電圧

C :コレクタ

B :ベース

E ：エミッタ

解説

解説本文

展開

解説Layer 1

正しい。IB=2mA/200=0.01mA、コレクタ電位6V、RB=(6−0.6)V/0.01mA=540kΩ。

各選択肢の解説

1: IB 0.01〔mA〕、RB 140〔kΩ〕
誤り。IB=IC/hFE=0.01 mAは正しいが、コレクタ節点は10−2mA×2kΩ=6 VなのでRB=(6−0.6)/0.01mA=540kΩ。
2: IB 0.01〔mA〕、RB 270〔kΩ〕
誤り。ベース電流は正しいが、自己バイアス抵抗の両端は5.4 Vであり270 kΩではない。
3: IB 0.01〔mA〕、RB 540〔kΩ〕
正しい。IB=2mA/200=0.01mA、コレクタ電位6V、RB=(6−0.6)V/0.01mA=540kΩ。
4: IB 0.02〔mA〕、RB 270〔kΩ〕
誤り。IBを0.02mAとするとhFE=200でIC=4mAとなり指定2mAと合わない。
5: IB 0.02〔mA〕、RB 540〔kΩ〕
誤り。RB値だけは正しいが、IB=0.02mAでは指定コレクタ電流にならない。
