第一級陸上無線技術士2026年1月試験無線工学の基礎問 13

2026年1月試験第一級陸上無線技術士無線工学の基礎問13

無線工学の基礎 #無線工学の基礎

難度

標準

(FK801-4)

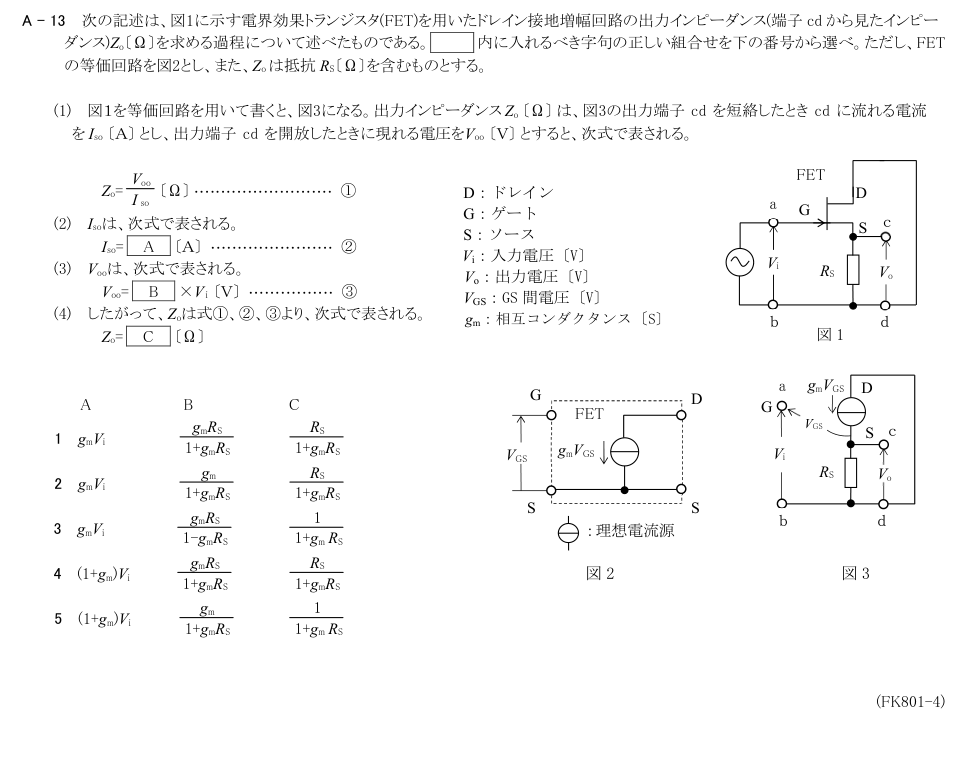

A - 13 次の記述は、図1に示す電界効果トランジスタ(FET)を用いたドレイン接地増幅回路の出力インピーダンス(端子cd から見たインピー

ダンス)Zo〔Ω〕を求める過程について述べたものである。内に入れるべき字句の正しい組合せを下の番号から選べ。ただし、FET

の等価回路を図2とし、また、Zo は抵抗RS〔Ω〕を含むものとする。

(1) 図１を等価回路を用いて書くと、図3になる。出力インピーダンス Zo 〔Ω〕は、図3の出力端子 cd を短絡したとき cd に流れる電流

を Iso 〔Ａ〕とし、出力端子 cd を開放したときに現れる電圧をVoo 〔Ｖ〕とすると、次式で表される。

Zo= Voo

I so

〔Ω〕･･････････････････････････ ①

(2) Isoは、次式で表される。

Iso= A 〔Ａ〕･･･････････････････････ ②

(3) Vooは、次式で表される。

Voo= B ×V i 〔Ｖ〕

････････････････ ③

(4) したがって、Zoは式①、②、③より、次式で表される。

Zo= C 〔Ω〕

A B C

1 gmVi

gmRS

1+gmRS

2 gmVi

1+gmRS

3 gmVi

gmRS

1-gmRS

1+gm RS

4 (1+gm)Vi

gmRS

1+gmRS

5 (1+gm)Vi

1+gmRS

1+gm RS

D：ドレイン

G：ゲート

S：ソース

Vi：入力電圧〔V〕

Vo：出力電圧〔V〕

VGS：GS 間電圧〔V〕

gm：相互コンダクタンス〔S〕

図2 図3

図1

FET

ｂ

ｃ

ｄ

: 理想電流源

VGS

FET

gmVGS

VGS

ｂ

ｃ

ｄ

解説

解説本文

展開

解説Layer 1

正しい。短絡出力電流Iso=gmVi、開放出力電圧Voo=gmViRS/(1+gmRS)なのでZo=Voo/Iso=RS/(1+gmRS)。

各選択肢の解説

1: A=gmVi、B=gmRS/(1+gmRS)、C=RS/(1+gmRS)
正しい。短絡出力電流Iso=gmVi、開放出力電圧Voo=gmViRS/(1+gmRS)なのでZo=Voo/Iso=RS/(1+gmRS)。
2: A=gmVi、B=gm/(1+gmRS)、C=RS/(1+gmRS)
誤り。Bは無次元の電圧比でありgm/(1+gmRS)は単位Sを持つ。正しくはgmRS/(1+gmRS)。
3: A=gmVi、B=gmRS/(1−gmRS)、C=1/(1+gmRS)
誤り。ソース帰還では分母は1+gmRSであり1−ではない。Cも抵抗単位にならない。
4: A=(1+gm)Vi、B=gmRS/(1+gmRS)、C=RS/(1+gmRS)
誤り。Aの短絡電流はgmViであり(1+gm)Viは単位上も電流にならない。
5: A=(1+gm)Vi、B=gm/(1+gmRS)、C=1/(1+gmRS)
誤り。Aの短絡電流はgmViであり、(1+gm)Viは単位上も不適切。Bの分子にはRSが必要でgmRS/(1+gmRS)、Cの分子にもRSが必要でRS/(1+gmRS)となる。
